| Ονομασία προϊόντος: | υδραυλικές τροχιακές μηχανές | Μετατόπιση: | 80cc, 100cc, 125cc, 160cc |
|---|---|---|---|
| Εφαρμογές: | φορτηγό απορριμάτων | Υλικό: | Χυτοσίδηρο |
| Τύπος βαλβίδας: | P80 | Μέγιστη ροή: | cont 60/int.75 L/min |
| Επισημαίνω: | Φαλβίδα μονοκλειδίου P80,Βαλβίδα Μονόκλεισης BMR,Υδραυλικό σύστημα βαλβίδας μονόκλειστου φορτηγού σκουπιδιών |
||

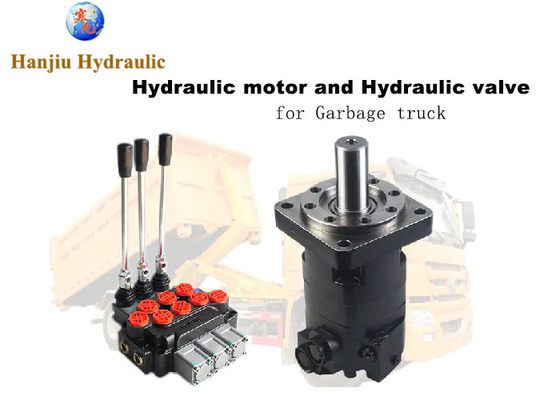

Η Hanjiu Technology προμηθεύει υδραυλικούς κινητήρες τροχιάς και υδραυλικές βαλβίδες για φορτηγά σκουπιδιών
ο τύπος κινητήρα κίνησης είναι κινητήρας σειράς BMR, κινητήρας σειράς BMSY
επίσης υδραυλική βαλβίδα μονόμπλοκ, με έλεγχο ελαστικών και έλεγχο αποσύνδεσης
η πίεση είναι 20-25Mpa
Τύπος κινητήρα

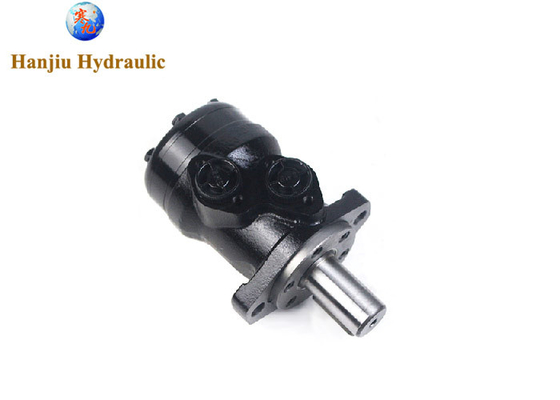

BMR160:
Μετακίνηση: 160cc
Φλάντζης: 2 βίδες φλάντζης
άξονας: άξονας 25 mm
θύρες: G1/2

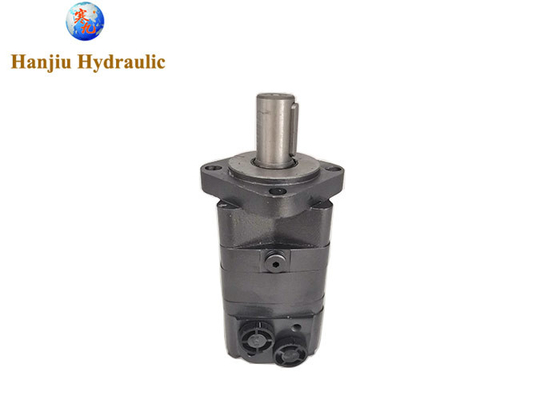

BMSY200:
μετατόπιση:200cc
Φλάντζη: 4 μπουλόνια
Άξονας: 32mm άξονας κλειδιού
θύρες:G1/2

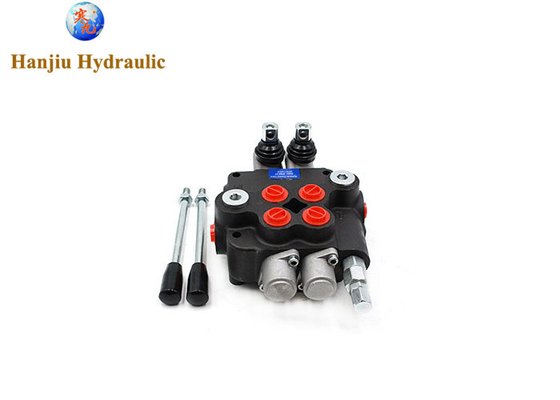

Υδραυλική βαλβίδα
Τύπος:2P80
ρεύμα: 80 λίτρα
πίεση:200bar
Τύπος ελέγχου:έλεγχος συγκράτησης
Βασικές προδιαγραφές:
Τεχνικά δεδομένα για BMR με 25 και 1 και 1 σε σπινί και 28,56 σε κωνικό άξονα:
| Τύπος | BMR BMRS 36 |
BMR BMRS 50 |
BMR BMRS 80 |
BMR BMRS 100 |
BMR BMRS 125 |
BMR BMRS 160 |
BMR BMRS 200 |
BMR BMRS 250 |
BMR BMRS 315 |
BMR BMRS 375 |
|
| Γεωμετρική μετατόπιση (cm3/επαναστροφή) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| Μέγιστη ταχύτητα (rpm) | Επικεφαλής. | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| Δοκιμαστικό | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| Μέγιστη ροπή (N·m) | Επικεφαλής. | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| Δοκιμαστικό | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| κορυφή | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| Μέγιστη ισχύς (kW) | Επικεφαλής. | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| Δοκιμαστικό | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| Μέγιστη πτώση πίεσης (MPa) | Επικεφαλής. | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| Δοκιμαστικό | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| κορυφή | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| Μέγιστη ροή (L/min) | Επικεφαλής. | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Δοκιμαστικό | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Βάρος (kg) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 | |
Υδραυλικά εξαρτήματα σε φορτηγά σκουπιδιών με αγκίστρι
Τα υδραυλικά συστήματα είναι απαραίτητα για την αποτελεσματική λειτουργία των φορτηγών σκουπιδιών με αγκίστρι.
Βασικά υδραυλικά στοιχεία
Η υδραυλική αντλία μετατρέπει τη μηχανική ενέργεια σε υδραυλική ενέργεια.
Τα υδραυλικά κύλινδροι παράγουν τη δύναμη για να σηκώσουν, να κλίνουν και να κλειδώσουν το χέρι του γάντζου.
Κεραυνός Κεραυνός Κύλινδρο Σηκώνει και κατεβάζει το χέρι κροσέ.
Κλίση κυλίνδρου Κλίση του πλαισίου του φορτηγού για εκφόρτωση.
Κλειδωτικός κύλινδρος Ασφαλίζει το δοχείο απορριμμάτων στο χέρι του γάντζου.
Οι βαλβίδες ελέγχου κατεύθυνσης χρησιμοποιούνται για τη λειτουργία των διαφόρων λειτουργιών του φορτηγού.
Υδραυλικοί συσσωρευτές Αποθηκεύουν υδραυλική ενέργεια για να αμβλύνουν τις κορύφους πίεσης και να παρέχουν ενέργεια έκτακτης ανάγκης.
Υδραυλικό λάδι Το υγρό μέσο που μεταδίδει ενέργεια σε όλο το σύστημα.
Υδραυλικά φίλτρα Απομακρύνουν ρύπους από το υδραυλικό λάδι για την προστασία των εξαρτημάτων.
Υδραυλικοί σωλήνες και εξαρτήματα Συνδέστε τα διάφορα στοιχεία του υδραυλικού συστήματος.
Πώς λειτουργεί το Σύστημα
Ανύψωση του βραχίονα του γάντζου Ο κύλινδρος του βραχίονα του γάντζου επεκτείνεται, ανυψώνοντας το βραχίονα του γάντζου για να εμπλακεί το δοχείο.
Κλίση του φορτηγού Ο κύλινδρος κλίσης κλίνει το πλαίσιο του φορτηγού για να διευκολύνει τη φόρτωση και την εκφόρτωση.
Κλειδώση του εμπορευματοκιβωτίου Ο κυλίνδρος κλειδώσεως στερεώνει το εμπορευματοκιβώτιο στο βραχίονα του γάντζου κατά τη μεταφορά.
Αποφόρτωση του δοχείου Ο κυλίνδρος του βραχίονα του γάντζου χαμηλώνει το βραχίονα του γάντζου, απελευθερώνοντας το δοχείο.
Προκλήσεις στο υδραυλικό των φορτηγών σκουπιδιών
Δύσκολες συνθήκες λειτουργίας Έκθεση σε χώμα, συντρίμμια και διαφορετικές καιρικές συνθήκες.
Βαριά φορτία Τα εξαρτήματα πρέπει να είναι ανθεκτικά ώστε να αντέχουν το βάρος των δοχείων απορριμμάτων.
Συχνή λειτουργία Το υδραυλικό σύστημα υφίσταται συχνούς κύκλους, απαιτώντας αντοχή.
Συντήρηση Οι τακτικοί έλεγχοι και οι αλλαγές υγρών είναι απαραίτητοι για την πρόληψη των βλαβών.
υδραυλικά εξαρτήματα σε φορτηγά σκουπιδιών hookarm
Θα θέλατε να επικεντρωθείτε σε ένα συγκεκριμένο στοιχείο ή πτυχή του αγκίστρου-bracket υδραυλικών φορτηγών σκουπιδιών
Μπορώ να σας δώσω πιο λεπτομερείς πληροφορίες ή συμβουλές επίλυσης προβλημάτων.
