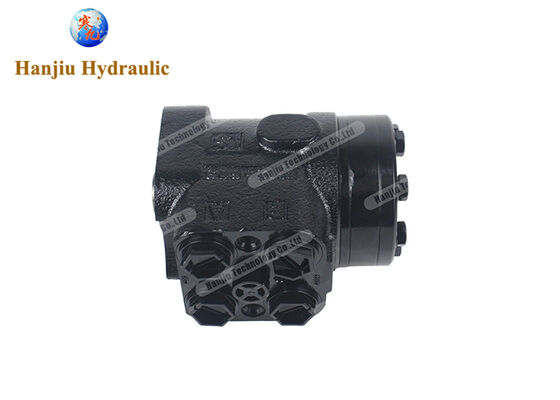

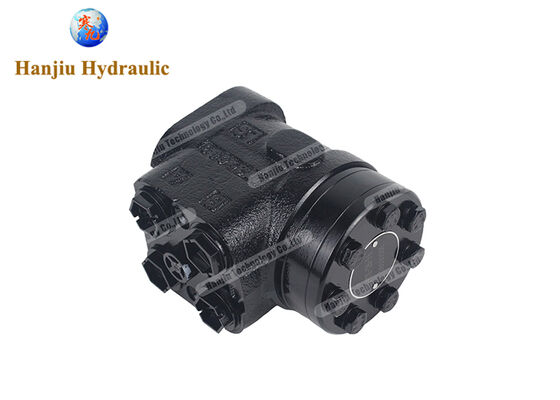

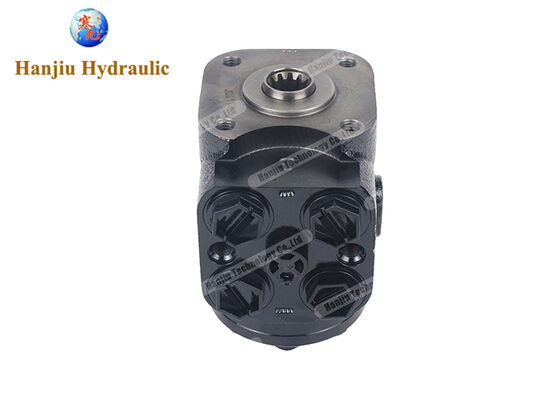

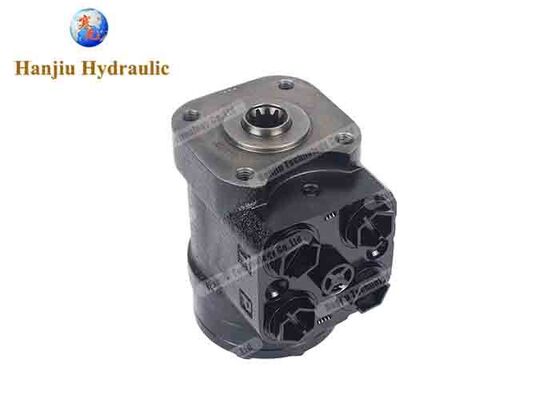

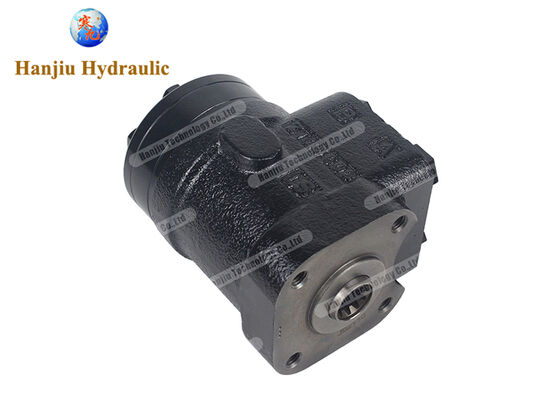

Σύστημα Υδραυλικού Τιμονιού 101S Series Load-Sensing Πλήρως Υδραυλικό – Η Ιδανική Αντικατάσταση για OSPC

Σύστημα πλήρως υδραυλικού διεύθυνσης της σειράς 101S με ανίχνευση φορτίου

Η101SΤο πλήρως υδραυλικό σύστημα διεύθυνσης με ανίχνευση φορτίου είναι μια οικονομικά αποδοτική λύση ελέγχου διεύθυνσης για γεωργικά μηχανήματα, μηχανήματα κατασκευής και ειδικά οχήματα.Λειτουργικά πλήρως συμβατό με τοΟΠΣΠΗ σειρά LS, και με τις παραμέτρους απόδοσης που πληρούν τα διεθνή πρότυπα, είναι μια ιδανική αντικατάσταση των συστημάτων διεύθυνσης OSPC.Χρησιμοποιείται ευρέως στα συστήματα ελέγχου διεύθυνσης βαρέων οχημάτων χαμηλής ταχύτητας, όπως τρακτέρ, φορτωτές, ανελκυστήρες, καλλιεργητές, τροχαία ρολά, μηχανήματα ναυτιλίας, δασοκομικά μηχανήματα και μηχανήματα συντήρησης δρόμων.

Η κύρια μετατόπιση του προϊόντος κυμαίνεται από50 ml/ημέρα έως 400 ml/ημέρα, με μέγιστη πίεση εισόδου 17,5 MPa, μέγιστη συνεχής αντίστροφη πίεση 2,5 MPa και ροπή χειροκίνητης διεύθυνσης ≤ 130 N·m. Διαθέτει πολλαπλές λειτουργικές λειτουργίες,συμπεριλαμβανομένου του ON (open-core non-responsive), CN (μη ανταποκρινόμενο σε κλειστό πυρήνα), OR (ανταποκρινόμενο σε ανοικτό πυρήνα) και LS (αισθητοποίηση φορτίου), για να ικανοποιούνται οι απαιτήσεις διαμόρφωσης διαφορετικών υδραυλικών συστημάτων.

Ι. Ορθή χρήση των μονάδων διεύθυνσης 101S

1Σημεία εγκατάστασης

Πριν από την εγκατάσταση, επιβεβαιώστε ότι οι προδιαγραφές του προϊόντος ταιριάζουν με το κύριο σύστημα, συμπεριλαμβανομένης της μετατόπισης, της μεθόδου σύνδεσης και της διαμόρφωσης της βαλβίδας.να σφίγγει τις βίδες σύνδεσης στην καθορισμένη τιμή ροπής και να εφαρμόζει κατάλληλη κόλλα κλειδώματος νήματος για την αποτροπή χαλάρωσης λόγω δονήσεων. Εάν η θέση του βραχίονα κυλιόμενου χρειάζεται ρύθμιση κατά τη διάρκεια της εγκατάστασης, αφαιρέστε πρώτα την αντίστοιχη βίδα ρύθμισης του περιοριστή διεύθυνσης στο μηχάνημα διεύθυνσης.επανεγκατάσταση με ροπή 12±3 N·mΚατά τη διάρκεια όλης της λειτουργίας, αποφύγετε αυστηρά την εισαγωγή ξένων αντικειμένων στο σύστημα διεύθυνσης.και ότι η ιξώδεςτητα του ελαίου πληροί τις απαιτήσεις του συστήματος.

2. Διαμόρφωση συστήματος

Το σύστημα διεύθυνσης της σειράς 101S μπορεί να χρησιμοποιείται με αντλία σταθερού εκτόξευσης, αντλία σταθερής πίεσης πολλαπλού εκτόξευσης,ή αντλία ανίχνευσης φορτίου (μεταβλητή αντλία με συνδυασμένη αντιστάθμιση ροής και πίεσης) για να σχηματίσουν διαφορετικές διαμορφώσεις υδραυλικών συστημάτων διεύθυνσης που αισθάνονται το φορτίοΤα μοντέλα που είναι τοποθετημένα σε πλάκες (π.χ. 101S-5, 101S-5L, 101S-5E) μπορούν να χρησιμοποιηθούν με βαλβίδες προτεραιότητας τύπου PVF* μέσω σύνδεσης που τοποθετείται σε πλάκες.101S-5T) πρέπει να χρησιμοποιούνται με βαλβίδες προτεραιότητας τύπου DYXL ή YXL μέσω συνδέσεως σε σωλήναΚατά την εγκατάσταση, ακολουθήστε αυστηρά τα σχέδια του προϊόντος και τις οδηγίες σύνδεσης σωλήνων.

3Προφυλάξεις λειτουργίας

Όταν το τιμόνι περιστρέφεται, ο πυρήνας της βαλβίδας περιστρέφεται σε μικρή γωνία, το ελατήριο πιέζεται προς τα κάτω, προκαλώντας την περιστροφή του μανδύα της βαλβίδας.έτσι συνδέοντας το κύκλωμα πετρελαίουΟ άξονας σύνδεσης οδηγεί τον περιστροφέα στο στατήρα να περιστρέφεται, παρέχοντας υδραυλικό λάδι ανάλογο με τη γωνία του τιμονιού στην βαλβίδα ενίσχυσης ροής.το ελατήριο προκαλεί το μανίκι της βαλβίδας και τον πυρήνα της βαλβίδας να επιστρέψουν αυτόματα στο κέντροΠριν από την έναρξη λειτουργίας του συστήματος, ελέγξτε το επίπεδο του ελαίου και ξεκρέμασε τους σωλήνες για να αποφευχθεί η είσοδος αέρα που θα προκαλούσε καθυστέρηση ή αστάθεια στο τιμόνι.

ΙΙ. Κοινό πρόβλημα Μέθοδοι αντιμετώπισης προβλημάτων και επισκευής

1. βαρύ τιμόνι

Πιθανές αιτίες: ανεπαρκές υδραυλικό λάδι ή αέρας στο υδραυλικό σύστημα, φλυτρωμένο φίλτρο δεξαμενής, δυσλειτουργία της βαλβίδας ρύθμισης της αντλίας πετρελαίου,κατεστραμμένο πλέγμα σφράγισης έλξης ή σωλήνα βαλβίδας ακτινοειδής πλέγμα σφράγισης κεντρικός πλέγμα σφράγισης· υπερβολικό άνοιγμα βαλβίδας ή ακατάλληλο κλείσιμο.

Βήματα για την επίλυση προβλημάτων: Ελέγξτε το επίπεδο του ελαίου και προσθέστε το → Καθαρίστε το φίλτρο → Αιμορραγήστε τον αέρα → Ελέγξτε την αντλία ελαίου και τις σφραγίδες.

2Διαρροές πετρελαίου στις αρθρώσεις του τροχού διεύθυνσης

Τα κοινά σημεία διαρροής πετρελαίου περιλαμβάνουν τις αρθρώσεις μεταξύ του σώματος της βαλβίδας, του διαφράγματος, του στατήρα και του περιστρεφόμενου, καθώς και το περιοδικό ή την σφραγίδα της βαλβίδας ανακούφισης.

Μέθοδοι επισκευής: Για διαρροές πετρελαίου στις αρθρώσεις, αντικαταστήστε την σφραγίδα, καθαρίστε τις αρθρώσεις ή σφίξτε τους βρόχους· για τα κατεστραμμένα περιοδικά ή τις σφραγίδες των βαλβίδων ανακούφισης, αντικαταστήστε τις αντίστοιχες σφραγίδες απευθείας.

3. Μη ανταποκρινόμενο τιμόνι ή ασταθές τιμόνι υποβοήθησης

Πιθανές αιτίες: αέρας στο υδραυλικό σύστημα, φθαρμένα εσωτερικά μέρη του συστήματος διεύθυνσης που προκαλούν αυξημένο διαχωρισμό, μπλοκαρισμένο υδραυλικό σύστημα σήματος LS ή μη φυσιολογικό σήμα πίεσης.

Βήματα για την επίλυση προβλημάτων: Αέρος εξάτμισης → Καθαρίστε το κύκλωμα πετρελαίου → Ελέγξτε αν το σήμα πίεσης λαβίδας πετρελαίου LS είναι φυσιολογικό → Εάν η εσωτερική φθορά είναι σοβαρή, αποσυναρμολογήστε και επισκευάστε ή αντικαταστήστε το σύστημα διεύθυνσης.

4Συμβουλές συντήρησης

Μετά την αποσυναρμολόγηση και τον καθαρισμό, ελέγξτε τα γρανάζια και το ράφι για φθορά και βλάβη, καθώς και το περίβλημα για ρωγμές.Συνιστάται να ελέγχεται ταυτόχρονα το ρουλέν της ώθησηςΕάν βρεθούν ζημιές, ογκώσεις, σκουριά ή ρωγμές, αντικαταστήστε τα αμέσως.συνιστάται η αντικατάσταση ολόκληρου του συστήματος διεύθυνσης για να εξασφαλιστεί η ασφάλεια του συστήματος.

ΙΙΙ. Πλεονεκτήματα του προϊόντος που αφορούν κυρίως τους εμπόρους

1Πλήρως συγκρίσιμη με διεθνείς μάρκες, χωρίς ανησυχίες αντικατάσταση.

Η σειρά 101S έχει την ίδια εμφάνιση, εσωτερική δομή και παραμέτρους απόδοσης με τη σειρά OSPC**LS και μπορεί να αντικαταστήσει άμεσα τα προϊόντα της κύριας σειράς όπως:OSPC, M+S HKUS, και Eaton 401.Οι έμποροι δεν χρειάζεται να προσαρμόσουν τις υπάρχουσες λύσεις τους· η αντικατάσταση είναι βολική και έχει μεγάλη αποδοχή από τους πελάτες.

2Υψηλά ολοκληρωμένο σχεδιασμό, κορυφαία οικονομική απόδοση

Η σειρά αυτή ενσωματώνει τη βαλβίδα ασφαλείας, τη βαλβίδα υπερφόρτωσης διμερούς, τη βαλβίδα επαναφόρτισης διμερούς και τη βαλβίδα ελέγχου εισόδου όλα μέσα στο περίβλημα του συστήματος διεύθυνσης,Εξάλειψη της ανάγκης για πρόσθετα μπλοκάκια βαλβίδων σύνδεσηςΗ ελαχιστοποίηση των εξαρτημάτων σημαίνει χαμηλότερα κόστη προμηθειών, απλουστευμένη διαδικασία συναρμολόγησης,και χαμηλότερο ποσοστό αποτυχίας.

3Πολλαπλές λειτουργικές διαμορφώσεις, ευρεία κάλυψη

Το προϊόν προσφέρει τέσσερις λειτουργίες: ON (open-core no response), CN (closed-core no response), OR (open-core response) και LS (load sensing).μπορεί να προσαρμοστεί σε διάφορα σενάρια εφαρμογήςΗ διανομή ενός μοντέλου μπορεί να εξυπηρετήσει πολλαπλά τμήματα της αγοράς, με αποτέλεσμα την υψηλή αποδοτικότητα του κύκλου εργασιών των αποθεμάτων.

4Σταθερή αλυσίδα εφοδιασμού, ελεγχόμενος χρόνος παράδοσης

Ως εργοστάσιο παραγωγής, έχουμε σταθερή παραγωγική ικανότητα και ένα ολοκληρωμένο σύστημα ελέγχου ποιότητας.εξάλειψη των ανησυχιών για ελλείψεις αποθεμάτων και διακοπές του εφοδιασμού.

5Γρήγορη ανταπόκριση μετά την πώληση και υψηλό περιθώριο κέρδους

Σε σύγκριση με τους μακρούς κύκλους μεταπώλησης των ευρωπαϊκών και αμερικανικών εμπορικών σημάτων, προσφέρουμε ταχεία ανταπόκριση και έγκαιρη προμήθεια εξαρτημάτων, βοηθώντας τους διανομείς να μειώσουν το κόστος συντήρησης μετά την πώληση.Ένα εύλογο σύστημα τιμολόγησης εργοστασίου εξασφαλίζει στους διανομείς ευρεία κέρδη.

Τι προβλήματα μπορώ να λύσω για σας;

Για διανομείς∆ημιουργία νέων θέσεων εργασίας

Η σειρά 101S αντικαθιστά τέλεια την σειρά OSPC. Οι υπάρχοντες πόροι των πελατών OSPC μπορούν να μετατραπούν απευθείας, χωρίς την ανάγκη να αποκτήσετε νέους πελάτες.ανταγωνιστικές τιμές, και έγκαιρη ανταπόκριση μετά την πώληση, βοηθώντας σας να βελτιώσετε την ικανοποίηση των πελατών και τα ποσοστά επαναγοράς.

Για κατασκευαστές OEM∆ημιουργία νέων υπηρεσιών

Αυτό που χρειάζεστε είναι βασικά υδραυλικά εξαρτήματα με αξιόπιστες επιδόσεις, σταθερές παραμέτρους και σταθερούς χρόνους παράδοσης.Η σειρά 101S συμμορφώνεται πλήρως με τις διεθνείς προδιαγραφές διαστάσεων σύνδεσης και μπορεί να αντικαταστήσει απευθείας την αρχική διαμόρφωση OSPC χωρίς τροποποίηση του σχεδιασμού της κύριας μονάδαςΥποστηρίζουμε την εξατομίκευση με βάση τα προμηθευμένα σχέδια, τα πάντα από τις θέσεις των οπών τοποθέτησης μέχρι τους τύπους των λιμένων πετρελαίου μπορούν να προσαρμοστούν κατά περίπτωση,βοηθώντας σας να μειώσετε το κόστος προμηθειών και να βελτιστοποιήσετε τη διάταξη της αλυσίδας εφοδιασμού σας.

Για παρόχους υπηρεσιών επισκευής∙ Να βελτιώσουμε την αποτελεσματικότητα των επισκευών

Οι μεγαλύτεροι φόβοι στην αγορά επισκευής είναι η έλλειψη διαθεσιμότητας εξαρτημάτων, η αδιαφανής τιμολόγηση και οι μακροί χρόνοι παράδοσης.Έχουμε ένα πλήρες φάσμα προδιαγραφών εκτόξευσης και διαμορφώσεις βαλβίδωνΑπό τα τυπικά εξαρτήματα μέχρι τις εξατομικευμένες συσσωρευτές βαλβίδων, προσφέρουμε ένα ολοκληρωμένο κατάστημα.μείωση σημαντικά του χρόνου αναμονής για επισκευές και βελτίωση της φήμης της υπηρεσίας.

V. Καλώς ήρθατε να αγοράσετε από εμάς στην Κίνα

Είμαστε ένας επαγγελματίας κατασκευαστής υδραυλικών τροχών διεύθυνσης που βρίσκεται στο Shijiazhuang της επαρχίας Hebei της Κίνας.τα προϊόντα μας είναι πιστοποιημένα SGS/BVΠαρέχουμε πολλαπλές σειρές πλήρως υδραυλικών τροχών διεύθυνσης, συμπεριλαμβανομένων101S, OSPC, OSPB, HKUS, 060, 102S, 103S και BZZ-BΜπορούμε επίσης να αναλάβουμεOEM/ODMΠροσαρμοσμένες παραγγελίες.

Επιλέγοντας να προμηθευτείτε απευθείας από το εργοστάσιο μας στην Κίνα θα σας δώσει: ανταγωνιστικές τιμές εργοστασίου, επαγγελματική τεχνική υποστήριξη και σταθερή εγγύηση εφοδιασμού.Τα προϊόντα μας εξάγονται σε πολλές χώρες και περιοχές σε όλο τον κόσμο, και χρησιμοποιούνται ευρέως σε γεωργικά μηχανήματα, κατασκευαστικά μηχανήματα, ναυτικά μηχανήματα, δασικά μηχανήματα και άλλους τομείς, απολαμβάνοντας υψηλό επίπεδο εμπιστοσύνης των πελατών.

Καλωσορίζουμε τους παγκόσμιους διανομείς, κατασκευαστές OEM και παρόχους υπηρεσιών να επισκεφθούν το εργοστάσιο μας στην Κίνα για να συζητήσουν συνεργασία.ή χονδρικές αγορές, θα σας εξυπηρετήσουμε με επαγγελματική στάση και υψηλής ποιότητας προϊόντα.

Επικοινωνήστε μαζί μας τώρα για να λάβετε τον κατάλογο προϊόντων και την προσφορά μας!

Για τις πιο πρόσφατες προδιαγραφές προϊόντων και προσφορές, παρακαλούμε επικοινωνήστε απευθείας με το προσωπικό πωλήσεων μας για να λάβετε το επίσημο εγχειρίδιο προϊόντος και τους όρους λειτουργίας.
