Σειρά HANJIU OSPB

Μονάδες διεύθυνσης Orbitrol

Τεχνική Λευκή Βίβλος

Danfoss-Compatible | ON/OR/CN/LS | Βελτιστοποίηση κόστους | Ταχεία Παράδοση

Shijiazhuang Hanjiu Technology Co., Ltd. | 2025

Πίνακας περιεχομένων

Εκτελεστική Περίληψη 3

Εισαγωγή στην τεχνολογία διεύθυνσης Orbitrol 4

Αρχή λειτουργίας των βαλβίδων Orbitrol 4

Δομικά στοιχεία και λειτουργία 5

Επισκόπηση της σειράς HANJIU OSPB 6

Σειρά προϊόντων: OSPB 50 έως OSPB 500 6

Διαμορφώσεις υδραυλικού κυκλώματος 7

Πλήρεις Τεχνικές Προδιαγραφές 9

Πλήρη δεδομένα απόδοσης OSPB 50 έως OSPB 500 9

Οδηγός επιλογής τύπου κυκλώματος 11

Συμβατότητα Danfoss OSPB 12

Εναλλάξιμα διαστάσεων 12

Επικύρωση απόδοσης 13

Κιτ σφραγίδων και ανταλλακτικά 14

Εφαρμογές σε όλες τις βιομηχανίες 15

Γεωργικά Μηχανήματα 15

Κατασκευή και χειρισμός υλικών 16

Βιομηχανικά και Ναυτικά Οχήματα 16

Εξανθρωπισμένη διαχείριση και υποστήριξη μετά την πώληση 17

Μείωση κόστους συντήρησης 17

Διαθεσιμότητα ανταλλακτικών και τεχνική εξυπηρέτηση 18

Ανταγωνιστικό Πλεονέκτημα και Πρόταση Αξίας 19

Ηγεσία τιμής-απόδοσης 19

Ταχύτητα παράδοσης και εφοδιαστική αλυσίδα 20

Διασφάλιση Ποιότητας και Πιστοποιήσεις 21

Σύναψη 22

Αναφορές 23

Εκτελεστική Περίληψη

Ο υδραυλικός έλεγχος διεύθυνσης αντιπροσωπεύει ένα από τα πιο κρίσιμα λειτουργικά συστήματα σε κινητά μηχανήματα, επηρεάζοντας άμεσα την ασφάλεια του χειριστή, την παραγωγικότητα και την ικανότητα ελιγμών του εξοπλισμού. Η μονάδα διεύθυνσης orbitrol — επίσης γνωστή ως μονάδα ελέγχου υδροστατικού συστήματος διεύθυνσης ή πλήρως υδραυλική βαλβίδα διεύθυνσης — χρησιμεύει ως το κεντρικό νευρικό σύστημα του σύγχρονου υδραυλικού συστήματος διεύθυνσης, μετατρέποντας τη μηχανική είσοδο από το τιμόνι σε υδραυλική ροή με ακρίβεια μέτρησης που ενεργοποιεί τον κύλινδρο του τιμονιού. Η HANJIU Technology έχει καθιερωθεί ως κορυφαίος κατασκευαστής μονάδων διεύθυνσης orbitrol, παρέχοντας τη σειρά OSPB με πλήρη λειτουργική και διαστατική εναλλαξιμότητα με τις σειρές OSPB και OSPC της Danfoss.

Αυτή η τεχνική λευκή βίβλος παρουσιάζει μια ολοκληρωμένη τεχνική τεκμηρίωση για τις μονάδες διεύθυνσης orbitrol της σειράς HANJIU OSPB, που περιλαμβάνει και τις έντεκα παραλλαγές μετατόπισης από OSPB 50 έως OSPB 500, μαζί με την πλήρη γκάμα διαμορφώσεων υδραυλικών κυκλωμάτων, συμπεριλαμβανομένων των Open Center Non-Reaction (ON), Open Center (Centre Lossing (ON), Open Center Losing (Centre Loading)) Η ανάλυση δείχνει ότι οι μονάδες HANJIU OSPB επιτυγχάνουν ακρίβεια διεύθυνσης, ικανότητα πίεσης και λειτουργική ανθεκτικότητα αντίστοιχη με τις αντίστοιχες της Danfoss, ενώ προσφέρουν συναρπαστικά οικονομικά πλεονεκτήματα μέσω ανταγωνιστικής τιμολόγησης, ταχείας παράδοσης και ανθρωποποιημένης φιλοσοφίας σέρβις που επικεντρώνεται στην ελαχιστοποίηση του κόστους συντήρησης καθ' όλη τη διάρκεια της ζωής.

Η σειρά HANJIU OSPB καλύπτει το εύρος μετατόπισης του τιμονιού από 50 cm³/στροφές (κατάλληλο για συμπαγή οχήματα κοινής χρήσης) έως 500 cm³/στροφές (για τα μεγαλύτερα γεωργικά και κατασκευαστικά μηχανήματα), με μέγιστη ονομαστική πίεση λειτουργίας έως 210 bar και ικανότητα πίεσης διεύθυνσης έως 175 bar. Τέσσερις ξεχωριστές διαμορφώσεις υδραυλικών κυκλωμάτων επιτρέπουν τη βέλτιστη αντιστοίχιση με οποιονδήποτε τύπο αντλίας — από γραναζωτές αντλίες σταθερής μετατόπισης έως συστήματα ανίχνευσης φορτίου με αντιστάθμιση πίεσης — διασφαλίζοντας ενεργειακά αποδοτική απόδοση διεύθυνσης με απόκριση σε όλο το φάσμα των εφαρμογών φορητού εξοπλισμού.

Εισαγωγή στην τεχνολογία διεύθυνσης Orbitrol

Η εξέλιξη των υδραυλικών συστημάτων διεύθυνσης για οχήματα εκτός δρόμου και βιομηχανικά μηχανήματα έχει οριστεί από την ανάπτυξη της μονάδας διεύθυνσης orbitrol - μια έξυπνα συμπαγής συσκευή που ενσωματώνει τις λειτουργίες μιας δοσομετρικής αντλίας, βαλβίδας ελέγχου κατεύθυνσης και ρυθμιστή ροής προτεραιότητας σε ένα ενιαίο μηχανικό περίβλημα ακριβείας. Αυτή η ενοποίηση εξαλείφει τις πολύπλοκες εξωτερικές υδραυλικές εγκαταστάσεις, τα συγκροτήματα πολλαπλών βαλβίδων και τις προκλήσεις συγχρονισμού που σχετίζονται με προηγούμενα σχέδια συστήματος διεύθυνσης, ενώ προσφέρει ανώτερη αίσθηση, απόκριση και αξιοπιστία στο σύστημα διεύθυνσης.

Ο όρος "orbitrol" προέρχεται από την τροχιακή κίνηση ενός εσωτερικού σετ γραναζιών (ο μηχανισμός Gerotor ή Geroler) που χρησιμεύει ως η καρδιά της μονάδας διεύθυνσης. Καθώς ο χειριστής περιστρέφει το τιμόνι, ο άξονας εισόδου κινεί ένα καρούλι ή χιτώνιο βαλβίδας που κατευθύνει την υδραυλική ροή στους κυλίνδρους του τιμονιού και ταυτόχρονα κινεί το στοιχείο μέτρησης Gerotor. Η μετατόπιση του Gerotor ανά περιστροφή καθορίζει τον ακριβή όγκο λαδιού που παρέχεται στους κυλίνδρους του τιμονιού για κάθε περιστροφή του τιμονιού, δημιουργώντας μια άμεση, προβλέψιμη σχέση μεταξύ της θέσης του τροχού και της άρθρωσης του οχήματος — το θεμελιώδες χαρακτηριστικό που καθορίζει την ποιοτική αίσθηση του τιμονιού.

Η HANJIU Technology έχει επενδύσει ουσιαστικά στις ικανότητες κατασκευής ακριβείας που απαιτούνται για την παραγωγή μονάδας διεύθυνσης orbitrol, αναγνωρίζοντας ότι οι αυστηρές ανοχές, οι εξειδικευμένες διαδικασίες μηχανικής κατεργασίας και οι αυστηρές διαδικασίες συναρμολόγησης που είναι εγγενείς σε αυτές τις συσκευές αποτελούν σημαντικό τεχνικό εμπόδιο εισόδου. Η σειρά OSPB της εταιρείας επωφελείται από αποκλειστικές κυψέλες κατασκευής Gerotor, εξοπλισμό λείανσης ακριβείας για μηχανική κατεργασία σώματος βαλβίδων και ολοκληρωμένη υποδομή δοκιμών τέλους γραμμής που έχει κατασκευαστεί ειδικά για την επικύρωση της μονάδας διεύθυνσης.

Αρχή λειτουργίας των βαλβίδων Orbitrol

Η μονάδα διεύθυνσης HANJIU OSPB orbitrol λειτουργεί με την αρχή του υδροστατικού συστήματος διεύθυνσης κλειστού κέντρου, ενσωματώνοντας τρία κύρια λειτουργικά στοιχεία σε ένα συμπαγές περίβλημα μονομπλόκ:

•Δοσομετρική Αντλία (Σετ Γραναζιού):Το εσωτερικό σετ ταχυτήτων με τον περιστρεφόμενο ρότορα και τον σταθερό στάτορα μετρά με ακρίβεια τον όγκο του υδραυλικού λαδιού ανάλογο με την περιστροφή του τιμονιού. Η γεωμετρική μετατόπιση αυτού του σετ Gerotor (50 έως 500 cm³/στροφές ανάλογα με το μοντέλο) καθορίζει τον όγκο λαδιού που παρέχεται ανά περιστροφή του τιμονιού — μια κρίσιμη παράμετρος που καθορίζει την ευαισθησία του τιμονιού και τον αριθμό των στροφών του τροχού από κλειδαριά σε ασφάλιση.

•Συγκρότημα περιστροφικής βαλβίδας:Ένα χιτώνιο και καρούλι βαλβίδας επεξεργασμένο με ακρίβεια, που συνδέονται απευθείας με τον άξονα εισόδου του τιμονιού, κατευθύνει το λιπαντικό υπό πίεση στην κατάλληλη θύρα του κυλίνδρου του τιμονιού ενώ επιστρέφει το καυσαέριο στο ρεζερβουάρ. Στην ουδέτερη (ευθεία) θέση, η βαλβίδα διατηρεί μια κεντραρισμένη κατάσταση με ελάχιστη πτώση πίεσης, ενώ η γωνιακή μετατόπιση του τιμονιού ανοίγει προοδευτικά τις διαδρομές ροής προς την αντίστοιχη θύρα κυλίνδρου.

•Έλεγχος ροής προτεραιότητας:Μια ενσωματωμένη βαλβίδα προτεραιότητας διασφαλίζει ότι η ροή διεύθυνσης λαμβάνει προνομιακή τροφοδοσία από την αντλία του συστήματος, διατηρώντας σταθερή απόκριση διεύθυνσης ανεξάρτητα από τις ταυτόχρονες απαιτήσεις από άλλες υδραυλικές λειτουργίες (ανύψωση φορτωτή, υδραυλικά μηχανήματα κ.λπ.). Η υπερβολική ροή πέρα ​​από τις απαιτήσεις του συστήματος διεύθυνσης κατευθύνεται στο βοηθητικό υδραυλικό κύκλωμα.

Όταν ο χειριστής ξεκινά μια στροφή, η περιστροφή του τιμονιού αναγκάζει το καρούλι της βαλβίδας να μετατοπιστεί σε σχέση με το χιτώνιο της βαλβίδας, ανοίγοντας μια διαδρομή ροής από την είσοδο πίεσης μέσω του στοιχείου μέτρησης Gerotor στην κατάλληλη θύρα κυλίνδρου. Το σετ Gerotor, που κινείται από τη μηχανική σύζευξη μεταξύ των εξαρτημάτων της βαλβίδας, παρέχει έναν ακριβή μετρημένο όγκο λαδιού στον κύλινδρο διεύθυνσης. Ταυτόχρονα, το λάδι επιστροφής από την αντίθετη θύρα κυλίνδρου ρέει πίσω μέσω του Gerotor και εξέρχεται στο υδραυλικό ρεζερβουάρ. Αυτή η διάταξη κλειστού βρόχου διασφαλίζει ότι η θέση του κυλίνδρου του τιμονιού είναι πάντα ανάλογη με τη μετατόπιση του τιμονιού, ανεξάρτητα από την πίεση του συστήματος ή τις διακυμάνσεις του φορτίου.

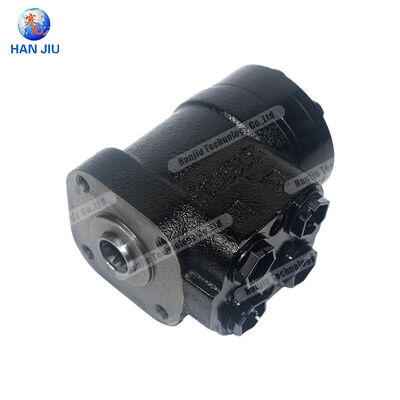

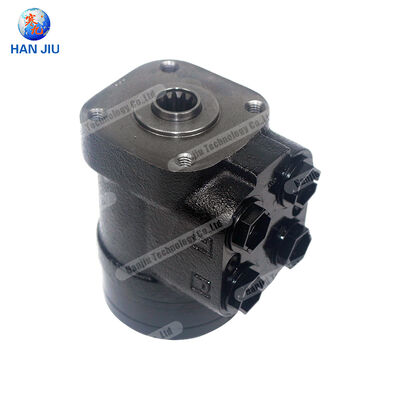

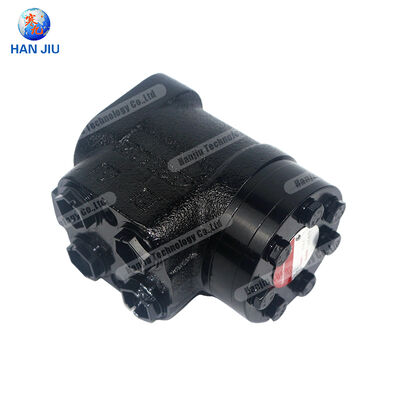

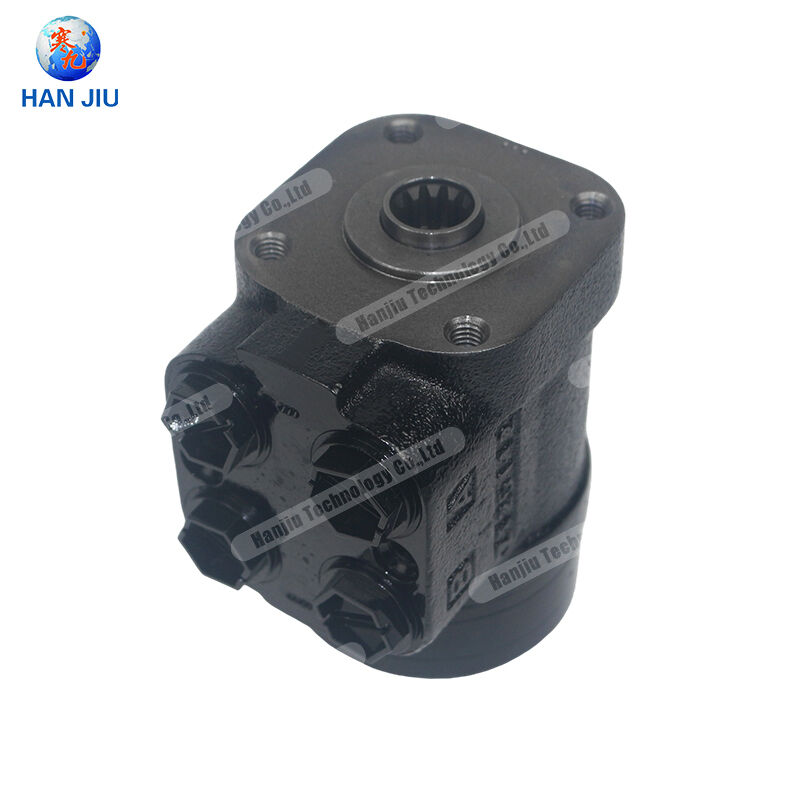

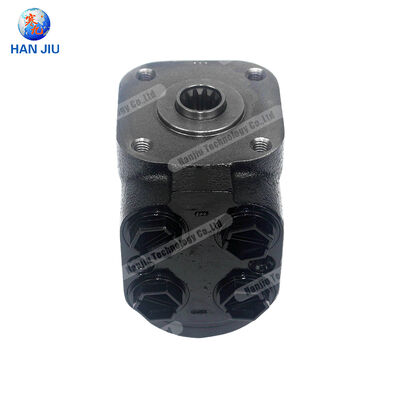

Δομικά στοιχεία και λειτουργία

Η μονάδα διεύθυνσης της σειράς HANJIU OSPB περιλαμβάνει πολλές ομάδες εξαρτημάτων σχεδιασμένες με ακρίβεια, καθεμία από τις οποίες συμβάλλει στη συνολική απόδοση, αξιοπιστία και διάρκεια ζωής της συσκευής:

•Σώμα βαλβίδας (περίβλημα):Το υψηλής ποιότητας χυτό κράμα αλουμινίου (EN AC-AlSi10Mg(Fe) ή ισοδύναμο) παρέχει ελαφριά δομική ακεραιότητα με εξαιρετικά χαρακτηριστικά μηχανικής κατεργασίας. Το περίβλημα περιέχει επακριβώς ακονισμένες οπές για το χιτώνιο βαλβίδας, τον θάλαμο Gerotor και τα εξαρτήματα της βαλβίδας προτεραιότητας, με ανοχές που διατηρούνται εντός ±5 microns για να διασφαλιστεί η σωστή στεγανοποίηση και η ελάχιστη εσωτερική διαρροή.

•Μανίκι βαλβίδας και καρούλι:Τα εξαρτήματα από σκληρυμένο κράμα χάλυβα, αλεσμένα και περιτυλιγμένα για να επιτευχθούν φινιρίσματα επιφάνειας κάτω του μικρού και ακριβή ακτινικά διάκενα (συνήθως 3-8 μικρά), παρέχουν τη μέτρηση ροής ακριβείας που καθορίζει την ποιότητα του συστήματος διεύθυνσης. Η γεωμετρία μεταφοράς του χιτωνίου καθορίζει τα χαρακτηριστικά εξέλιξης της ροής καθώς το τιμόνι στρέφεται από το κέντρο.

•Σετ μέτρησης Gerotor/Geroler:Το εσωτερικό σετ γραναζιών με βελτιστοποιημένο προφίλ δοντιού παρέχει ακριβή ογκομετρική μέτρηση με ελάχιστη τριβή και φθορά. Η παραλλαγή Geroler, που χρησιμοποιεί βελονοειδή ρουλεμάν μεταξύ των επιφανειών επαφής του ρότορα και του στάτη, μειώνει τις απώλειες τριβής και βελτιώνει τη μηχανική απόδοση — ιδιαίτερα σημαντικό για μεγαλύτερες μονάδες μετατόπισης.

•Συναρμολόγηση άξονα εισόδου:Η διασύνδεση τιμονιού, διαθέσιμη με τυπικές σφήνες κολόνας τιμονιού (συνήθως διάμετρος 1 ίντσας ή 3/4 ίντσας με διάφορους αριθμούς δοντιών), μεταδίδει τη ροπή εισόδου του χειριστή στον μηχανισμό της βαλβίδας ενώ προσαρμόζεται η ακραία πλωτήρας και η ακτινική κακή ευθυγράμμιση μέσω στήριξης ρουλεμάν ακριβείας.

•Βαλβίδες ελέγχου και ανακουφιστικές βαλβίδες:Οι εσωτερικές βαλβίδες αντεπιστροφής εμποδίζουν το κλείδωμα της πίεσης του κυλίνδρου όταν απελευθερώνεται το τιμόνι, ενώ οι βαλβίδες ανακούφισης εγκάρσιας γραμμής προστατεύουν το κύκλωμα του τιμονιού από αιχμές πίεσης που προκαλούνται από εξωτερικές δυνάμεις που ασκούνται στους τροχούς διεύθυνσης (οδικό σοκ, κρούση κράσπεδου κ.λπ.).

•Σύστημα στεγανοποίησης:Οι υψηλής ποιότητας δακτύλιοι και στεγανοποιήσεις άξονα NBR ή Viton διατηρούν την υδραυλική ακεραιότητα σε όλο το εύρος θερμοκρασιών λειτουργίας (-30°C έως +100°C), με προαιρετικές ενώσεις στεγανοποίησης χαμηλής θερμοκρασίας για εφαρμογές στο αρκτικό κλίμα.

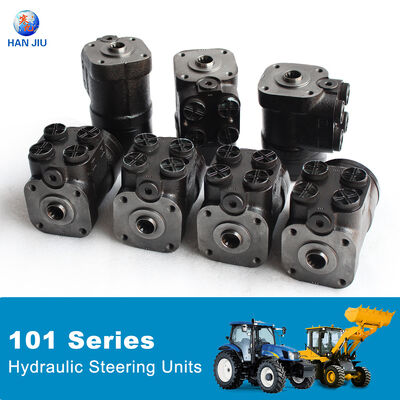

Επισκόπηση της σειράς HANJIU OSPB

Η σειρά HANJIU OSPB περιλαμβάνει έντεκα παραλλαγές κυβισμού, καθεμία διαθέσιμη σε τέσσερις διαμορφώσεις υδραυλικών κυκλωμάτων, παρέχοντας μια ολοκληρωμένη μήτρα λύσης διεύθυνσης που καλύπτει σχεδόν κάθε απαίτηση διεύθυνσης κινητού μηχανήματος από συμπαγή οχήματα κοινής χρήσης έως τους μεγαλύτερους γεωργικούς τρακτέρ και κατασκευαστικό εξοπλισμό.

Σειρά προϊόντων: OSPB 50 έως OSPB 500

Η σειρά προϊόντων HANJIU OSPB περιλαμβάνει τα ακόλουθα έντεκα μοντέλα μετατόπισης, με κάθε αριθμό μοντέλου να υποδεικνύει την ονομαστική μετατόπιση Gerotor σε κυβικά εκατοστά ανά περιστροφή:

•OSPB 50:Κυβισμός 50 cm³/στροφές — Συμπαγής μονάδα διεύθυνσης για μικρά οχήματα κοινής ωφέλειας, μίνι φορτωτές, τρακτέρ γκαζόν και κήπου και άλλες εφαρμογές ελαφριάς χρήσης που απαιτούν ακριβή έλεγχο διεύθυνσης με τα δάχτυλα.

•OSPB 63:Κυβισμός 63 cm³/στροφές — Ιδανικό για συμπαγή τρακτέρ, μικρά περονοφόρα ανυψωτικά οχήματα και οχήματα κοινής ωφελείας όπου η απόκριση του συστήματος διεύθυνσης και ο συμπαγής φάκελος αποτελούν προτεραιότητα.

•OSPB 80:Κυβισμός 80 cm³/στροφές — Η ευέλικτη επιλογή μεσαίας εμβέλειας για μεσαίου μεγέθους γεωργικά τρακτέρ, συμπαγείς τροχοφόρους φορτωτές και τηλεχειριστές, εξισορροπώντας την προσπάθεια του τιμονιού και τις στροφές του τροχού lock-to-lock.

•OSPB 100:Κυβισμός 100 cm³/rev — Ο πιο δημοφιλής κυβισμός για τυπικά γεωργικά τρακτέρ έως 120 HP, που προσφέρει εξαιρετική ακρίβεια διεύθυνσης με άνετη προσπάθεια χειριστή.

•OSPB 125:Κυβισμός 125 cm³/στροφές — Βελτιστοποιημένο για μεγαλύτερα γεωργικά τρακτέρ (120-180 HP) και μεσαίου κατασκευαστικούς εξοπλισμό που απαιτεί λιγότερες στροφές του τιμονιού από κλειδαριά σε κλειδαριά.

•OSPB 160:Κυβισμός 160 cm³/στροφές — Διεύθυνση βαρέως τύπου για μεγάλα τρακτέρ, μεγάλους τροχοφόρους φορτωτές και βαριά περονοφόρα ανυψωτικά, όπου η υψηλή ταχύτητα διεύθυνσης και η μειωμένη προσπάθεια του χειριστή είναι απαραίτητες.

•OSPB 200:Κυβισμός 200 cm³/στροφές — Μονάδα διεύθυνσης υψηλής χωρητικότητας για μεγάλα γεωργικά μηχανήματα (180+ HP), βαρύ κατασκευαστικό εξοπλισμό και μεγάλα οχήματα χειρισμού υλικών.

•OSPB 250:Κυβισμός 250 cm³/στροφές — Ιδιαίτερα βαρέως τύπου τιμόνι για τα μεγαλύτερα τρακτέρ, μεγάλα αρθρωτά ανατρεπόμενα φορτηγά και εξειδικευμένα βιομηχανικά οχήματα.

•OSPB 315:Κυβισμός 315 cm³/στροφές — Τυπική μονάδα μέγιστης χωρητικότητας για τον μεγαλύτερο κινητό εξοπλισμό που απαιτεί ελάχιστη είσοδο στο τιμόνι για μέγιστη άρθρωση.

•OSPB 400:Κυβισμός 400 cm³/στροφές — Εξαιρετικά υψηλή χωρητικότητα για εξειδικευμένο βαρύ εξοπλισμό και προσαρμοσμένες εφαρμογές διεύθυνσης που απαιτούν εξαιρετική ταχύτητα διεύθυνσης.

•OSPB 500:Κυβισμός 500 cm³/στροφές — Το κορυφαίο μοντέλο που παρέχει μέγιστη ροή διεύθυνσης για τον μεγαλύτερο και βαρύτερο εξοπλισμό διεύθυνσης στη βιομηχανία.

Διαμορφώσεις υδραυλικών κυκλωμάτων

Κάθε παραλλαγή μετατόπισης HANJIU OSPB είναι διαθέσιμη σε τέσσερις ξεχωριστές διαμορφώσεις υδραυλικού κυκλώματος, επιτρέποντας τη βέλτιστη αντιστοίχιση με την αρχιτεκτονική του υδραυλικού συστήματος του οχήματος:

ON — Ανοιχτό κέντρο, Μη αντίδραση

Η διαμόρφωση ανοιχτού κέντρου χωρίς αντίδραση είναι ο πιο ευρέως εφαρμοσμένος τύπος κυκλώματος, ιδιαίτερα σε γεωργικό και κατασκευαστικό εξοπλισμό. Στη διαμόρφωση ON, η εσωτερική βαλβίδα διατηρεί μια ανοιχτή κεντρική διαδρομή στην ουδέτερη θέση, επιτρέποντας τη ροή της αντλίας να διέρχεται μέσω της μονάδας διεύθυνσης με ελάχιστη πτώση πίεσης πριν επιστρέψει στο υδραυλικό ρεζερβουάρ. Όταν περιστρέφεται το τιμόνι, η βαλβίδα κλείνει προοδευτικά την ανοιχτή κεντρική διαδρομή ενώ ταυτόχρονα ανοίγει τη διαδρομή μέτρησης προς τους κυλίνδρους του τιμονιού. Το χαρακτηριστικό "μη αντίδραση" σημαίνει ότι οι εξωτερικές δυνάμεις που ασκούνται στους τροχούς διεύθυνσης (από ανωμαλίες του δρόμου, εμπόδια ή τάσεις αυτοευθυγράμμισης) δεν μεταδίδονται πίσω στο τιμόνι. Αυτή η απομόνωση παρέχει άνετη εμπειρία χειριστή αποτρέποντας την ανάκρουση του τιμονιού και είναι η προτιμώμενη διαμόρφωση για τις περισσότερες εφαρμογές εκτός δρόμου.

Το κύκλωμα ON είναι παγκοσμίως συμβατό με γραναζωτές αντλίες σταθερού μετατοπισμού και είναι η τυπική διαμόρφωση για τρακτέρ, φορτωτές, περονοφόρα ανυψωτικά και παρόμοιο εξοπλισμό όπου η άνεση του χειριστή είναι πρωταρχική σημασία.

Ή — Ανοιχτό κέντρο, Αντίδραση

Η διαμόρφωση Open Center Reaction παρέχει μια άμεση μηχανική διαδρομή ανάδρασης από τους κατευθυνόμενους τροχούς στο τιμόνι, επιτρέποντας στον χειριστή να «αισθάνεται» τις συνθήκες του δρόμου και την αντίσταση των ελαστικών μέσα από το τιμόνι. Στη διαμόρφωση OR, μια σύνδεση ανάδρασης (συνήθως υλοποιείται μέσω της μηχανικής ζεύξης του σετ Gerotor) μεταδίδει πληροφορίες για τη θέση του κυλίνδρου πίσω στο καρούλι της βαλβίδας, δημιουργώντας ένα εφέ σερβο-ακολούθου όπου η θέση του τιμονιού αντιστοιχεί απευθείας στη γωνία του τιμονιού.

Το σύστημα διεύθυνσης τύπου αντίδρασης προτιμάται σε εφαρμογές όπου ο χειριστής επωφελείται από την απτική ανάδραση σχετικά με τις συνθήκες εδάφους και την πρόσφυση των ελαστικών, όπως γεωργικές μεταφορές υψηλής ταχύτητας, οχήματα που κινούνται στο δρόμο και ορισμένα βιομηχανικά ανυψωτικά οχήματα. Ωστόσο, η διαμόρφωση OR μεταδίδει το οδικό σοκ στα χέρια του χειριστή και είναι γενικά λιγότερο άνετη για συνεχή λειτουργία από την παραλλαγή ON.

ΣΟ — Κλειστό κέντρο

Η διαμόρφωση Closed Center έχει σχεδιαστεί για χρήση με αντλίες μεταβλητής μετατόπισης με αντιστάθμιση πίεσης (συνήθως αντλίες εμβόλου με έλεγχο ανίχνευσης φορτίου ή αντιστάθμισης πίεσης). Στην ουδέτερη θέση, η βαλβίδα εμποδίζει όλη τη ροή μέσω της μονάδας διεύθυνσης, διατηρώντας την αντλία σε πίεση αναμονής (συνήθως 15-25 bar). Όταν ξεκινά το σύστημα διεύθυνσης, η βαλβίδα ανοίγει για να ζητήσει ροή από την αντλία, η οποία ανταποκρίνεται αυξάνοντας τη μετατόπιση για να παρέχει την απαιτούμενη ροή διεύθυνσης.

Το κύκλωμα CN εξαλείφει τη συνεχή ροή μέσω της μονάδας διεύθυνσης στην ευθεία θέση, μειώνοντας την κατανάλωση ενέργειας και τη θέρμανση υδραυλικού λαδιού σε σύγκριση με συστήματα ανοιχτού κέντρου. Αυτή η διαμόρφωση προσδιορίζεται όλο και περισσότερο σε σύγχρονους σχεδιασμούς εξοπλισμού όπου η απόδοση καυσίμου και η θερμική διαχείριση αποτελούν προτεραιότητες. Το κύκλωμα CN απαιτεί συμβατή αντλία μεταβλητού εκτοπίσματος και δεν είναι κατάλληλο για εγκαταστάσεις αντλιών σταθερής μετατόπισης.

LS — Ανίχνευση φορτίου

Η διαμόρφωση Load Sensing αντιπροσωπεύει τον πιο προηγμένο και ενεργειακά αποδοτικό τύπο κυκλώματος διεύθυνσης. Εκτός από τη λειτουργία μπλοκαρίσματος κλειστού κέντρου στην ουδέτερη θέση, η βαλβίδα LS παράγει ένα σήμα ανίχνευσης φορτίου (ανάδραση πίεσης ανάλογη με τη στιγμιαία ζήτηση του κυκλώματος διεύθυνσης) που ελέγχει μια αντλία ανίχνευσης φορτίου. Αυτό το σήμα διασφαλίζει ότι η αντλία παρέχει με ακρίβεια τη ροή και την πίεση που απαιτούνται για την τρέχουσα απαίτηση διεύθυνσης — ούτε περισσότερο, ούτε λιγότερο — ελαχιστοποιώντας τη σπατάλη ενέργειας στο απόλυτο θεωρητικό ελάχιστο.

Η διαμόρφωση LS παρέχει το πρόσθετο πλεονέκτημα της διατήρησης σταθερής ταχύτητας διεύθυνσης και αίσθησης ανεξάρτητα από τις διακυμάνσεις στις στροφές του κινητήρα, τις ταυτόχρονες υδραυλικές απαιτήσεις από άλλες λειτουργίες ή τις αλλαγές στο φορτίο του τιμονιού. Καθώς το φορτίο του τιμονιού αυξάνεται (σφιχτές στροφές, μαλακό έδαφος, βαρύς εξοπλισμός), το σύστημα ανίχνευσης φορτίου προσαρμόζει αυτόματα την έξοδο της αντλίας για να διατηρεί σταθερή απόδοση διεύθυνσης. Το κύκλωμα LS είναι η προτιμώμενη διαμόρφωση για σχέδια εξοπλισμού υψηλής ποιότητας όπου η ποιότητα του συστήματος διεύθυνσης και η ενεργειακή απόδοση είναι πρωταρχικής σημασίας.

Πλήρεις Τεχνικές Προδιαγραφές

Τα ακόλουθα αναλυτικά δεδομένα απόδοσης έχουν συγκεντρωθεί από δοκιμές επικύρωσης παραγωγής που διενεργήθηκαν σύμφωνα με το ISO 4925 και τα βιομηχανικά πρότυπα δοκιμών orbitrol πρωτόκολλα. Όλες οι τιμές αντιπροσωπεύουν στατιστικούς μέσους όρους από τη δοκιμή δειγμάτων παραγωγής με χρήση υδραυλικού λιπαντικού με βάση τα ορυκτά (ISO VG 46) σε σταθεροποιημένη θερμοκρασία λειτουργίας 50°C.

OSPB 50 έως OSPB 500 — Πλήρη δεδομένα απόδοσης

Ο Πίνακας 1 παρουσιάζει τον πλήρη πίνακα τεχνικών προδιαγραφών για τις έντεκα παραλλαγές μονάδας διεύθυνσης orbitrol σειράς HANJIU OSPB, με δεδομένα απόδοσης που ισχύουν και στις τέσσερις διαμορφώσεις κυκλώματος (ON, OR, CN, LS), εκτός εάν αναφέρεται διαφορετικά.

Πίνακας 1: Πλήρεις τεχνικές προδιαγραφές της σειράς HANJIU OSPB

Κρίσιμες παρατηρήσεις από τα δεδομένα προδιαγραφών: (1) Το εύρος μετατόπισης από 50 έως 500 cm³/στροφές επιτρέπει τη σχεδίαση συστήματος διεύθυνσης για οχήματα που εκτείνονται σε όλο το φάσμα από συμπαγή εξοπλισμό κοινής ωφέλειας έως τα μεγαλύτερα γεωργικά και κατασκευαστικά μηχανήματα. (2) Η μέγιστη πίεση λειτουργίας 210 bar και η μέγιστη πίεση διεύθυνσης 175 bar παρέχουν επαρκή ικανότητα για τα πιο απαιτητικά φορτία διεύθυνσης που συναντώνται σε βαρύ εξοπλισμό. (3) Η ροπή εισόδου 1,5-3,0 Nm παρέχει άνετη προσπάθεια διεύθυνσης για χειριστές όλων των φυσικών ικανοτήτων. (4) Η μέγιστη πτώση πίεσης στην ουδέτερη θέση (12 bar για ON/OR, 25 bar για CN/LS) διασφαλίζει τη συμβατότητα με τις τυπικές μεθοδολογίες μεγέθους αντλίας.

Οδηγός επιλογής τύπου κυκλώματος

Η επιλογή της κατάλληλης διαμόρφωσης υδραυλικού κυκλώματος εξαρτάται από τον τύπο της αντλίας του οχήματος, τις απαιτήσεις απόδοσης του συστήματος διεύθυνσης και τις προτεραιότητες ενεργειακής απόδοσης:

Πίνακας 2: Οδηγός επιλογής διαμόρφωσης κυκλώματος HANJIU OSPB

Ο πίνακας επιλογής στον Πίνακα 2 παρέχει αρχική καθοδήγηση για την επιλογή τύπου κυκλώματος. Οι τελικές προδιαγραφές θα πρέπει να επιβεβαιωθούν μέσω διαβούλευσης με τη μηχανική εφαρμογών HANJIU, λαμβάνοντας υπόψη τα συγκεκριμένα χαρακτηριστικά της αντλίας, τη μάζα του οχήματος, τη γεωμετρία του συστήματος διεύθυνσης και τις συνθήκες λειτουργίας της προβλεπόμενης εφαρμογής.

Συμβατότητα Danfoss OSPB

Η σειρά HANJIU OSPB επιτυγχάνει πλήρη φυσική και λειτουργική εναλλαξιμότητα με τις μονάδες διεύθυνσης Orbitrol της σειράς Danfoss OSPB και OSPC. Αυτή η εναλλαξιμότητα περιλαμβάνει και τις έντεκα παραλλαγές μετατόπισης και τις τέσσερις διαμορφώσεις κυκλωμάτων, παρέχοντας στις κοινότητες aftermarket και OEM μια πλήρως συμβατή εναλλακτική πηγή για την τροφοδοσία της μονάδας διεύθυνσης.

Εναλλάξιμα διαστάσεων

Όλες οι κρίσιμες διεπαφές τοποθέτησης και σύνδεσης συμμορφώνονται με τις προδιαγραφές OSPB/OSPC της Danfoss, επιτρέποντας την άμεση αντικατάσταση χωρίς τροποποίηση στις κολώνες του τιμονιού, στις υδραυλικές υδραυλικές εγκαταστάσεις ή στη δομή του οχήματος:

•Διεπαφή τοποθέτησης:Τυπική βάση φλάντζας τεσσάρων μπουλονιών με διάμετρο πιλότου 31,75 mm (1,25 ίντσες) και μπουλόνια στήριξης M6 σε κύκλο μπουλονιού 50,8 mm — πανομοιότυπη με τη διαμόρφωση OSPB/OSPC της Danfoss για όλες τις παραλλαγές μετατόπισης.

•Άξονας εισόδου:Οι τυπικές επιλογές αξόνων κολόνας τιμονιού, συμπεριλαμβανομένων των αξόνων με νήματα με διάμετρο 3/4 ιντσών και 1 ίντσας (διάφοροι αριθμοί δοντιών), άξονες κλειδιού ξύλου και διαμορφώσεις κωνικού άξονα ταιριάζουν με τις προσφορές της Danfoss για άμεση συμβατότητα με κολόνα τιμονιού.

•Διαμόρφωση θύρας:Τυπική διάταξη θυρών με τρεις κύριες θύρες σύνδεσης: P (είσοδος πίεσης), T (επιστροφή δοχείου) και L/R (αριστερές/δεξιές θύρες κυλίνδρου). Τα νήματα θυρών είναι M18×1,5 ή 3/8-16 UNF ανάλογα με την παραλλαγή μοντέλου, με παραπομπή στις προδιαγραφές της θύρας Danfoss.

•Συνολικός φάκελος:Η διάμετρος του αμαξώματος, το ύψος της φλάντζας τοποθέτησης, η επέκταση του άξονα εισόδου και το συνολικό αξονικό μήκος ταιριάζουν με τις προδιαγραφές OSPB της Danfoss εντός ±0,3 mm, διασφαλίζοντας μηδενικές παρεμβολές σε εφαρμογές αντικατάστασης.

•Θύρα σήματος ανίχνευσης φορτίου:Οι μονάδες διαμόρφωσης LS περιλαμβάνουν τη θύρα σήματος ανίχνευσης φορτίου (συνήθως M12×1,5 ή 1/4 NPT) στην ίδια θέση και προσανατολισμό με τις μονάδες OSPC-LS της Danfoss, επιτρέποντας την άμεση σύνδεση με τα υπάρχοντα χειριστήρια της αντλίας ανίχνευσης φορτίου.

Επικύρωση απόδοσης

Οι ολοκληρωμένες δοκιμές επιβεβαιώνουν την ισοδυναμία απόδοσης μεταξύ των μονάδων διεύθυνσης Orbitrol της σειράς OSPB HANJIU και Danfoss. Οι επικυρωμένες παράμετροι περιλαμβάνουν:

•Ακρίβεια μέτρησης:Απόκλιση ογκομετρικής μετατόπισης εντός ±3% της ονομαστικής τιμής σε όλο το πλήρες εύρος πίεσης λειτουργίας και θερμοκρασίας, που αντιστοιχεί στις ανοχές παραγωγής της Danfoss.

•Χαρακτηριστικά βαλβίδας:Η πτώση πίεσης ουδέτερης θέσης, η καμπύλη προόδου ροής και η γραμμικότητα μέτρησης ταιριάζουν με τις προδιαγραφές της Danfoss εντός της αβεβαιότητας μέτρησης.

•Δυνατότητα πίεσης:Όλα τα μοντέλα έχουν δοκιμαστεί με μέγιστη πίεση λειτουργίας 1,5× (315 bar) χωρίς δομική αστοχία ή διαρροή στεγανοποίησης, πληρώντας τα περιθώρια ασφαλείας της Danfoss.

•Προσπάθεια διεύθυνσης:Τα χαρακτηριστικά ροπής εισόδου (ροπή διάσπασης, ροπή κίνησης και κλίση ροπής) εμπίπτουν στις ζώνες προδιαγραφών της Danfoss, εξασφαλίζοντας ισοδύναμη αίσθηση διεύθυνσης χειριστή.

•Δοκιμή αντοχής:Οι δοκιμές επιταχυνόμενης διάρκειας ζωής σε 2 εκατομμύρια κύκλους διεύθυνσης αποδεικνύουν την ακεραιότητα της στεγανοποίησης, τους ρυθμούς φθοράς και τη διατήρηση της ακρίβειας μέτρησης ισοδύναμη με τα δημοσιευμένα δεδομένα ανθεκτικότητας της Danfoss.

Κιτ σφραγίδων και ανταλλακτικά

Διατίθενται πλήρη κιτ στεγανοποίησης γενικής επισκευής για μονάδες διεύθυνσης της σειράς HANJIU OSPB με άμεση παραπομπή στους αριθμούς ανταλλακτικών Danfoss. Το κιτ στεγανοποίησης (που αντιστοιχεί στο Danfoss 151B0118 για τυπική διαμόρφωση NBR) περιλαμβάνει όλους τους δακτυλίους O, τα στεγανοποιητικά άξονα, τα στεγανοποιητικά περιβλήματος Gerotor και τα παρεμβύσματα του σώματος βαλβίδας που απαιτούνται για την πλήρη ανακαίνιση της μονάδας διεύθυνσης.

Μεμονωμένα εξαρτήματα σέρβις, συμπεριλαμβανομένων σετ Gerotor, χιτώνια βαλβίδων, καρούλια βαλβίδων, συγκροτήματα άξονα εισόδου και φυσίγγια βαλβίδας ελέγχου διατίθενται ως γνήσια ανταλλακτικά HANJIU. Η αρθρωτή κατασκευή κοινή για την πλατφόρμα σχεδιασμού OSPB επιτρέπει την επισκευή σε επίπεδο εξαρτήματος αντί για την πλήρη αντικατάσταση της μονάδας, μειώνοντας το κόστος επισκευής έως και 65% σε σύγκριση με την αγορά νέας μονάδας.

Εφαρμογές σε όλες τις βιομηχανίες

Οι μονάδες διεύθυνσης orbitrol της σειράς HANJIU OSPB χρησιμεύουν ως ο πυρήνας ελέγχου διεύθυνσης σε μια τεράστια γκάμα κινητών μηχανημάτων σε τομείς της γεωργίας, των κατασκευών, της βιομηχανίας και της ναυτιλίας. Το μεγάλο εύρος μετατόπισης και οι διαμορφώσεις πολλαπλών κυκλωμάτων επιτρέπουν τη βελτιστοποίηση των προδιαγραφών του συστήματος διεύθυνσης για σχεδόν οποιοδήποτε τροχοφόρο ή τροχοφόρο όχημα που απαιτεί μηχανοκίνητη υποβοήθηση διεύθυνσης.

Γεωργικά μηχανήματα

Ο γεωργικός εξοπλισμός αντιπροσωπεύει το μεγαλύτερο τμήμα της ενιαίας αγοράς για μονάδες διεύθυνσης orbitrol, με τη σειρά HANJIU OSPB να προσδιορίζεται σε όλη τη γκάμα αγροτικών μηχανημάτων:

•Compact και Utility Tractors:Οι μονάδες OSPB 50-80 με κύκλωμα ΟΝ παρέχουν σύστημα διεύθυνσης με το δάχτυλο για τρακτέρ έως 50 HP, με διαμόρφωση χωρίς αντίδραση που εξασφαλίζει άνεση του χειριστή κατά τη διάρκεια μεγάλων εργάσιμων ημερών.

•Τρακτέρ μεσαίας κατηγορίας:Οι μονάδες OSPB 100-125 είναι το βιομηχανικό πρότυπο για τρακτέρ της σειράς 80-150 HP, προσφέροντας τη βέλτιστη ισορροπία μεταξύ της ευαισθησίας του συστήματος διεύθυνσης και της προσπάθειας του χειριστή για εργασίες πεδίου και οδικές μεταφορές.

•Large Row-Crop and Articulated Tractors:Οι μονάδες OSPB 160-250 εξυπηρετούν τους μεγαλύτερους γεωργικούς τρακτέρ (150-400 HP), όπου οι υψηλοί ρυθμοί ροής διεύθυνσης και η γρήγορη απόκριση διεύθυνσης είναι απαραίτητα για τους ελιγμούς μεγάλων εργαλείων.

•Αυτοκινούμενες Θεριζοαλωνιστικές Μηχανές και Ψεκαστήρες:Οι μονάδες OSPB 125-200 με προαιρετική διαμόρφωση LS παρέχουν την ακριβή, απόκριση διεύθυνσης που απαιτείται για ακριβή συγκομιδή και χημική εφαρμογή.

•Εξειδικευμένος Αγροτικός Εξοπλισμός:Οι θεριστικές μηχανές ζαχαροκάλαμου, οι βαμβακοσυλλέκτες και τα τρακτέρ αμπελώνων χρησιμοποιούν μονάδες OSPB 100-160 προσαρμοσμένες για τη συγκεκριμένη γεωμετρία διεύθυνσης και τις συνθήκες λειτουργίας κάθε τύπου μηχανήματος.

Κατασκευή και Χειρισμός Υλικών

Ο κατασκευαστικός και ο βιομηχανικός εξοπλισμός υποβάλλουν τα συστήματα διεύθυνσης σε σοβαρά κρουστικά φορτία, συνεχή λειτουργία και σκληρές περιβαλλοντικές συνθήκες. Η σειρά HANJIU OSPB επιδεικνύει αποδεδειγμένη αξιοπιστία σε:

•Τροχοφόροι φορτωτές:Οι μονάδες OSPB 125-200 χειρίζονται τα βαριά φορτία διεύθυνσης των μπροστινών φορτωτών (χωρητικότητας 1-10 τόνων), με ανακουφιστικές βαλβίδες εγκάρσιας γραμμής που προστατεύουν από ζημιές από κρούση και δυνάμεις εκσκαφής.

•Περονοφόρα ανυψωτικά:Οι μονάδες OSPB 63-125 παρέχουν ακριβές τιμόνι για περονοφόρα ανυψωτικά αποθήκης και αυλής (χωρητικότητας 1,5-16 τόνων), όπου η ικανότητα ελιγμών σε περιορισμένους χώρους είναι ένας κρίσιμος παράγοντας παραγωγικότητας.

•Φορτωτές εκσκαφέων:Οι μονάδες OSPB 100-160 διαχειρίζονται τις απαιτήσεις διπλής λειτουργίας διεύθυνσης των εκσκαφέων εκσκαφέας, παρέχοντας ανταπόκριση στο τιμόνι στο δρόμο και ακριβείς ελιγμούς στο χώρο εργασίας.

•Skid Steer Loaders:Οι μονάδες OSPB 80-125 ελέγχουν τους υδροστατικούς κινητήρες τροχού στα συστήματα διεύθυνσης με ολίσθηση, όπου η γρήγορη αντιστροφή κατεύθυνσης και ο ακριβής έλεγχος της ταχύτητας είναι απαραίτητα.

•Τηλεχειριστές:Οι μονάδες OSPB 100-160 παρέχουν τον έλεγχο διεύθυνσης για τηλεσκοπικούς χειριστές, που απαιτούν σταθερή ευθεία παρακολούθηση και ανταπόκριση στις στροφές σε διάφορα εδάφη.

•Αρθρωτά ανατρεπόμενα φορτηγά:Οι μονάδες OSPB 200-315 διαχειρίζονται τα υψηλά φορτία διεύθυνσης μεγάλων αρθρωτών μεταφορέων (χωρητικότητας 25-60 τόνων) που λειτουργούν σε εργοτάξια ανώμαλων κατασκευών και εξόρυξης.

Βιομηχανικά και Ναυτικά Οχήματα

Πέρα από τις παραδοσιακές γεωργικές και κατασκευαστικές αγορές, οι μονάδες διεύθυνσης HANJIU OSPB εξυπηρετούν εξειδικευμένες εφαρμογές στον βιομηχανικό αυτοματισμό και στον ναυτιλιακό εξοπλισμό:

•Υπόγεια οχήματα εξόρυξης:Οι φορτωτές χαμηλού προφίλ και οι μεταφορείς προσωπικού στις εργασίες εξόρυξης χρησιμοποιούν μονάδες OSPB 100-160 για αξιόπιστο σύστημα διεύθυνσης σε περιορισμένα, σκονισμένα υπόγεια περιβάλλοντα.

•Υποστήριξη εδάφους αεροδρομίου:Τα ρυμουλκά αεροσκαφών, οι φορτωτές αποσκευών και τα φορτηγά τροφοδοσίας χρησιμοποιούν μονάδες OSPB 80-125 για ακριβείς ελιγμούς χαμηλής ταχύτητας γύρω από την υποδομή του αεροσκάφους και του τερματικού σταθμού.

•Οχήματα Marine Deck:Τα περονοφόρα ανυψωτικά πλοία, οι φορτωτές αποβάθρας και οι μεταφορείς ναυπηγείων καθορίζουν ανθεκτικές στη διάβρωση μονάδες OSPB για λειτουργία σε περιβάλλοντα ψεκασμού αλατιού.

•Συντήρηση σιδηροδρόμου:Τα οχήματα συντήρησης σιδηροτροχιών, οι μύλοι σιδηροτροχιών και οι μηχανές συμπίεσης χρησιμοποιούν μονάδες OSPB 125-200 τόσο για τη λειτουργία διεύθυνσης παρακολούθησης σιδηροτροχιών όσο και για τη λειτουργία διεύθυνσης δρόμου.

•Δημοτική και Οδική Συντήρηση:Οι οδοκαθαριστές, τα εκχιονιστικά μηχανήματα, οι γκρέιντερ και τα οχήματα συντήρησης κοινής ωφέλειας εφαρμόζουν μονάδες OSPB 100-160 για αξιόπιστη απόδοση διεύθυνσης παντός καιρού.

Εξανθρωπισμένη διαχείριση και υποστήριξη μετά την πώληση

Η δέσμευση της HANJIU Technology για την επιτυχία των πελατών εκτείνεται σε κάθε φάση του κύκλου ζωής της μονάδας διεύθυνσης — από την αρχική διαβούλευση με την εφαρμογή μέχρι δεκαετίες αξιόπιστης λειτουργίας πεδίου. Η ανθρωποποιημένη φιλοσοφία διαχείρισης της εταιρείας τοποθετεί την επιχειρησιακή επιτυχία των πελατών στο επίκεντρο όλων των επιχειρηματικών αποφάσεων, με ρητό στόχο την ελαχιστοποίηση του συνολικού κόστους ιδιοκτησίας και τη μεγιστοποίηση του χρόνου λειτουργίας του εξοπλισμού.

Μείωση Κόστους Συντήρησης

Το συνολικό κόστος ιδιοκτησίας της μονάδας διεύθυνσης orbitrol περιλαμβάνει το κόστος απόκτησης, την εργασία εγκατάστασης, το υδραυλικό υγρό, τις αλλαγές φίλτρων, την αντικατάσταση στεγανοποίησης και την ενδεχόμενη γενική επισκευή ή αντικατάσταση. Το HANJIU αντιμετωπίζει κάθε στοιχείο κόστους μέσω στοχευμένων προγραμμάτων:

•Προγραμματισμός Προληπτικής Συντήρησης:Προσαρμοσμένες συστάσεις για τα διαστήματα συντήρησης με βάση τις ώρες λειτουργίας, την περιβαλλοντική σοβαρότητα και την ανάλυση κατάστασης υδραυλικού λαδιού. Η σωστά προγραμματισμένη αντικατάσταση στεγανοποίησης αποτρέπει καταστροφικές βλάβες που θα απαιτούσαν πλήρη αντικατάσταση της μονάδας.

•Τιμολόγηση κιτ σφραγίδων:Τα πλήρη κιτ σφραγίδων γενικής επισκευής OSPB κοστολογούνται στο 55-65% της ισοδύναμης τιμής του κιτ Danfoss, μειώνοντας άμεσα τη συνιστώσα του επαναλαμβανόμενου κόστους συντήρησης για τους χειριστές στόλου και τους παρόχους υπηρεσιών aftermarket.

•Επισκευή σε επίπεδο εξαρτημάτων:Η αρθρωτή κατασκευή OSPB επιτρέπει την οικονομική επισκευή σε επίπεδο εξαρτήματος — αντικατάσταση μεμονωμένων σετ Gerotor, καρούλια βαλβίδων ή στεγανοποιητικών αξόνων αντί για την πλήρη μονάδα — μειώνοντας το τυπικό κόστος επισκευής κατά 60-70% σε σύγκριση με την αντικατάσταση νέας μονάδας.

•Διαχείριση Υδραυλικών Υγρών:Το HANJIU παρέχει δωρεάν τεχνική καθοδήγηση σχετικά με την επιλογή υδραυλικού υγρού, τις προδιαγραφές φιλτραρίσματος και την ερμηνεία ανάλυσης λαδιού για τη μεγιστοποίηση της διάρκειας ζωής της μονάδας διεύθυνσης. Η σωστή διαχείριση υγρών μπορεί να παρατείνει τη διάρκεια ζωής της στεγανοποίησης έως και 50% σε σύγκριση με παραμελημένα συστήματα.

Διαθεσιμότητα ανταλλακτικών και τεχνική εξυπηρέτηση

Η HANJIU διατηρεί σημαντικό απόθεμα ολοκληρωμένων μονάδων της σειράς OSPB και όλων των ανταλλακτικών σέρβις σε στρατηγικά τοποθετημένα κέντρα διανομής σε όλη την Ασία, την Ευρώπη, τη Μέση Ανατολή, την Αφρική, τη Βόρεια Αμερική και τη Νότια Αμερική. Αυτή η παγκόσμια τοποθέτηση αποθέματος επιτρέπει την εκπλήρωση των τυπικών παραγγελιών ανταλλακτικών εντός 24-48 ωρών στα περισσότερα μεγάλα βιομηχανικά κέντρα.

Ο οργανισμός τεχνικής εξυπηρέτησης της εταιρείας παρέχει συμβουλές σχετικά με τη μηχανική εφαρμογών, βοήθεια επίλυσης προβλημάτων, επεξεργασία αξιώσεων εγγύησης και υπηρεσίες ανάλυσης αστοχιών μέσω περιφερειακών κέντρων υποστήριξης. Τεχνικοί πόροι, όπως εγχειρίδια εγκατάστασης, υδραυλικά σχηματικά διαγράμματα, διαγράμματα ροής αντιμετώπισης προβλημάτων και εκπαιδευτικά προγράμματα επισκευής βίντεο είναι διαθέσιμα μέσω της τεχνικής πύλης HANJIU στα Αγγλικά, Κινέζικα, Ισπανικά, Ρωσικά, Πορτογαλικά και Αραβικά.

Ανταγωνιστικό Πλεονέκτημα και Πρόταση Αξίας

Στο ανταγωνιστικό τοπίο για τις μονάδες διεύθυνσης orbitrol, η HANJIU Technology προσφέρει μια διαφοροποιημένη πρόταση αξίας που συνδυάζει επαληθευμένη ποιότητα μηχανικής με σημαντικά οικονομικά και υλικοτεχνικά πλεονεκτήματα έναντι των καθιερωμένων ευρωπαϊκών εναλλακτικών.

Ηγεσία τιμής-απόδοσης

Η ανάλυση αγοράς δείχνει ότι οι μονάδες διεύθυνσης της σειράς HANJIU OSPB προσφέρουν εξοικονόμηση κόστους απόκτησης 45-60% σε σύγκριση με τα ισοδύναμα OSPB/OSPC της Danfoss, ανάλογα με τη μετατόπιση, τη διαμόρφωση κυκλώματος και τη δέσμευση όγκου. Αυτό το πλεονέκτημα τιμολόγησης προκύπτει από:

•Κάθετη ολοκλήρωση παραγωγής:Η εσωτερική χύτευση αλουμινίου, η μηχανική κατεργασία CNC ακριβείας, η κατασκευή, η συναρμολόγηση και οι δοκιμές Gerotor εξαλείφουν τα ενδιάμεσα περιθώρια προμηθευτών και διασφαλίζουν τον πλήρη ποιοτικό έλεγχο σε όλη τη διαδικασία παραγωγής.

•Προηγμένη τεχνολογία παραγωγής:Οι σημαντικές επενδύσεις σε κέντρα κατεργασίας CNC, εξοπλισμό λείανσης ακριβείας, αυτοματοποιημένα συστήματα συναρμολόγησης και υποδομές ηλεκτρονικών δοκιμών επιτυγχάνουν αποδοτικότητα παραγωγής συγκρίσιμη με τους πιο προηγμένους Ευρωπαίους κατασκευαστές.

•Βελτιστοποιημένη Διαχείριση Εφοδιαστικής Αλυσίδας:Οι μακροπρόθεσμες συμφωνίες με πιστοποιημένους προμηθευτές πρώτων υλών και η σύγχρονη διαχείριση αποθεμάτων που βασίζεται σε ERP ελαχιστοποιούν το κόστος προμήθειας, διασφαλίζοντας ταυτόχρονα σταθερή ποιότητα υλικών και αξιοπιστία χρονοδιαγράμματος παραγωγής.

•Αποτελεσματικό Δίκτυο Διανομής:Οι άμεσες εργοστασιακές σχέσεις με εξουσιοδοτημένους τοπικούς διανομείς εξαλείφουν τις σημάνσεις διανομής πολλαπλών επιπέδων που χαρακτηρίζουν τις καθιερωμένες αλυσίδες εφοδιασμού OEM, διατηρώντας την ανταγωνιστική τιμολόγηση σε κάθε επίπεδο αλυσίδας εφοδιασμού.

Αυτή η οικονομική δομή επιτρέπει στην HANJIU να προσφέρει μονάδες διεύθυνσης σε τιμές σημαντικά χαμηλότερες από τις ισοδύναμες της Danfoss, διατηρώντας παράλληλα ισοδύναμη ποιότητα μηχανικής και ακρίβεια κατασκευής — μια πρόταση αξίας που έχει οδηγήσει σε ταχεία αύξηση του μεριδίου αγοράς μεταξύ OEM με γνώμονα το κόστος, διανομείς aftermarket και χειριστές στόλου παγκοσμίως.

Ταχύτητα παράδοσης και εφοδιαστική αλυσίδα

Η HANJIU διατηρεί παραγωγική ικανότητα που υπερβαίνει τις 100.000 μονάδες διεύθυνσης orbitrol ετησίως, με τυπικούς χρόνους παράδοσης 7-12 εργάσιμες ημέρες για διαμορφώσεις καταλόγου σε όλες τις παραλλαγές μετατόπισης και τους τύπους κυκλωμάτων. Τα ταχεία προγράμματα παραγωγής ικανοποιούν επείγουσες απαιτήσεις με παράδοση μόλις 3-5 εργάσιμες ημέρες για κρίσιμες εφαρμογές.

Οι παγκόσμιες συνεργασίες logistics με καθιερωμένους διεθνείς μεταφορείς παρέχουν αξιόπιστη παράδοση από πόρτα σε πόρτα σε προορισμούς σε όλο τον κόσμο. Η συσκευασία εξαγωγής χρησιμοποιεί ξύλινες θήκες πιστοποιημένες κατά ISPM-15 με προστασία φραγμού υγρασίας σφραγισμένη με κενό, διασφαλίζοντας την άφιξη σε φρέσκια κατάσταση στο εργοστάσιο ανεξάρτητα από τη διάρκεια μεταφοράς ή τις κλιματικές συνθήκες κατά την αποστολή. Πλήρης τεκμηρίωση εξαγωγής, συμπεριλαμβανομένων εμπορικών τιμολογίων, λιστών συσκευασίας, πιστοποιητικών προέλευσης, δηλώσεων συμμόρφωσης CE και ισχύων πιστοποιητικών δοκιμών προετοιμάζεται εσωτερικά για την αποφυγή καθυστερήσεων εκτελωνισμού.

Για πελάτες OEM μεγάλου όγκου με προβλέψιμα μοτίβα ζήτησης, η HANJIU προσφέρει προγράμματα αποθέματος διαχειριζόμενων από τον προμηθευτή (VMI) και αποθεμάτων αποστολής με απόθεμα τοποθετημένο στις εγκαταστάσεις συναρμολόγησης πελατών ή δίπλα σε αυτές. Αυτά τα προγράμματα εξαλείφουν αποτελεσματικά το χρόνο παράδοσης για επαναλαμβανόμενες παραγγελίες, ενώ βελτιστοποιούν το κεφάλαιο κίνησης και το κόστος μεταφοράς αποθεμάτων του πελάτη.

Διασφάλιση Ποιότητας και Πιστοποιήσεις

Η HANJIU Technology λειτουργεί ένα ολοκληρωμένο σύστημα διαχείρισης ποιότητας πιστοποιημένο σύμφωνα με τα πρότυπα ISO 9001:2015, με πιστοποίηση CE για όλες τις μονάδες διεύθυνσης orbitrol της σειράς OSPB που παρέχονται στον Ευρωπαϊκό Οικονομικό Χώρο και πιστοποίηση ECE R79 για συστήματα διεύθυνσης που χρησιμοποιούνται σε οχήματα δρόμου. Το πρόγραμμα διασφάλισης ποιότητας περιλαμβάνει επιθεώρηση εισερχόμενου υλικού, επαλήθευση διαστάσεων κατά τη διαδικασία, 100% λειτουργικές δοκιμές στο τέλος της γραμμής και στατιστική δειγματοληψία για επικύρωση εκτεταμένης αντοχής.

Κάθε μονάδα διεύθυνσης της σειράς HANJIU OSPB υποβάλλεται σε υποχρεωτική δοκιμή παραγωγής 100% που περιλαμβάνει: (1) Επαλήθευση πτώσης πίεσης ουδέτερης θέσης στην ονομαστική ροή. (2) Επιβεβαίωση ακρίβειας μέτρησης σε πολλαπλά σημεία λειτουργίας ροής και πίεσης κατά μήκος του ονομαστικού φακέλου. (3) Μέτρηση ροπής εισόδου για την επαλήθευση των χαρακτηριστικών προσπάθειας διεύθυνσης. (4) Επαλήθευση πίεσης ρωγμής ανακουφιστικής βαλβίδας εγκάρσιας γραμμής. (5) Εξωτερική επιθεώρηση διαρροής υπό μέγιστη πίεση λειτουργίας με θερμική σταθεροποίηση. (6) Έλεγχος λειτουργικότητας βαλβίδας ελέγχου. και (7) Επαλήθευση ακρίβειας σήματος ανίχνευσης φορτίου (μονάδες διαμόρφωσης LS). Όλα τα δεδομένα δοκιμών καταγράφονται ηλεκτρονικά και αρχειοθετούνται με αύξοντα αριθμό για πλήρη ιχνηλασιμότητα παραγωγής, με μεμονωμένα πιστοποιητικά δοκιμής διαθέσιμα κατόπιν αιτήματος.

Πιστοποιήσεις υλικών συνοδεύουν κάθε παρτίδα παραγωγής, επαληθεύοντας τη συμμόρφωση με τις απαιτήσεις προδιαγραφών για περιβλήματα από κράμα αλουμινίου (EN AC-AlSi10Mg(Fe)), χάλυβα βαλβίδων (κράμα χάλυβα εργαλείων με κατάλληλη θερμική επεξεργασία), υλικό Gerotor (κράμα χάλυβα με σκλήρυνση ακριβείας) και ενώσεις στεγανοποίησης (NBR 70KMmperal for Shore-Application high-Atonte). Η μεταλλουργική ανάλυση τρίτων και η επαλήθευση μηχανικής ιδιότητας διεξάγονται σε εξωτερικά εργαστήρια διαπιστευμένα κατά ISO 17025 σε τριμηνιαίο πρόγραμμα για την επικύρωση των διαδικασιών εσωτερικού ποιοτικού ελέγχου.

Σύναψη

Οι μονάδες διεύθυνσης orbitrol της σειράς HANJIU OSPB αντιπροσωπεύουν μια τεχνικά ώριμη, εμπορικά συναρπαστική λύση για υδραυλικό σύστημα διεύθυνσης σε κινητά μηχανήματα σε γεωργικές, κατασκευαστικές, βιομηχανικές και θαλάσσιες εφαρμογές. Η πλήρης εναλλαξιμότητα με τις μονάδες της σειράς Danfoss OSPB και OSPC — επικυρωμένη μέσω εκτενούς συσχέτισης διαστάσεων, συγκριτικής αξιολόγησης απόδοσης και εκτενούς τεκμηριωμένου ιστορικού επιτόπιων υπηρεσιών — παρέχει την εμπιστοσύνη που απαιτείται για τις προδιαγραφές OEM και την αντικατάσταση μετά την αγορά των υπαρχουσών εγκαταστάσεων.

Η ενσωμάτωση της τεχνολογίας μέτρησης ακριβείας Gerotor, ο προηγμένος σχεδιασμός βαλβίδων, οι τέσσερις ξεχωριστές διαμορφώσεις υδραυλικών κυκλωμάτων (ON, OR, CN, LS) και η αυστηρή ποιότητα κατασκευής προσφέρει την ακρίβεια διεύθυνσης, την αξιοπιστία και τη διάρκεια ζωής που απαιτεί ο σύγχρονος κινητός εξοπλισμός. Σε συνδυασμό με την τιμολόγηση απόκτησης 45-60% κάτω από τις καθιερωμένες εναλλακτικές λύσεις OEM, τους χρόνους παράδοσης που μετρώνται σε ημέρες και όχι σε μήνες και μια ανθρωποποιημένη φιλοσοφία υπηρεσιών aftermarket που επικεντρώνεται στην ελαχιστοποίηση του κόστους ιδιοκτησίας καθ' όλη τη διάρκεια της ζωής, η σειρά HANJIU OSPB προσφέρει μια πρόταση αξίας που είναι ολοένα και πιο συναρπαστική στη σημερινή παγκόσμια αγορά με συνείδηση ​​του κόστους.

Με έντεκα παραλλαγές κυβισμού που εκτείνονται από 50 έως 500 cm³/στροφές, το HANJIU παρέχει την πιο ολοκληρωμένη γκάμα μονάδων διεύθυνσης orbitrol του κλάδου, επιτρέποντας τη βέλτιστη σχεδίαση συστήματος διεύθυνσης για οχήματα από συμπαγή μηχανήματα κοινής χρήσης έως τον μεγαλύτερο γεωργικό και κατασκευαστικό εξοπλισμό. Καθώς οι κατασκευαστές OEM κινητών μηχανημάτων και οι χειριστές στόλου παγκοσμίως επιδιώκουν να βελτιστοποιήσουν την οικονομία του εξοπλισμού χωρίς να διακυβεύεται η ποιότητα του συστήματος διεύθυνσης ή η ασφάλεια του χειριστή, η HANJIU Technology αποτελεί τον προτιμώμενο στρατηγικό εταίρο για την προμήθεια μονάδας διεύθυνσης orbitrol, με συνεχείς επενδύσεις στην ικανότητα κατασκευής, τη βελτίωση του συστήματος ποιότητας και την παγκόσμια διανομή που εξασφαλίζει ενίσχυση του ανταγωνιστικού πλεονεκτήματος τα επόμενα χρόνια.

Αναφορές

•Danfoss Power Solutions:Τεχνικές πληροφορίες: OSPB και OSPC Orbitrol Steering Units (Δημοσίευση 520L0545).

•ISO 4925:2020:Οδικά οχήματα — Προδιαγραφή υγρών φρένων χωρίς πετρελαϊκή βάση για υδραυλικά συστήματα.

•ECE R79:Ενιαίες διατάξεις σχετικά με την έγκριση οχημάτων όσον αφορά τον εξοπλισμό διεύθυνσης.

•ISO 9001:2015:Συστήματα διαχείρισης ποιότητας — Απαιτήσεις (αναφορά πιστοποίησης HANJIU).

•ISO 4406:2017:Ισχύς υδραυλικού υγρού — Υγρά — Μέθοδος κωδικοποίησης του επιπέδου μόλυνσης από στερεά σωματίδια.

•Τεχνικός κατάλογος HANJIU:Μονάδες διεύθυνσης Orbitrol Series OSPB — Πλήρεις προδιαγραφές προϊόντος, σχέδια διαστάσεων, κωδικοί παραγγελίας και σχηματικά υδραυλικά κυκλώματα.

•HANJIU Application Engineering Bulletin AE-2024-07:Μεθοδολογία μεγέθους μονάδας διεύθυνσης Orbitrol για γεωργικούς ελκυστήρες, τροχοφόρους φορτωτές και περονοφόρα ανυψωτικά.
