Η σειρά HANJIU OSPC

Μονάδες διεύθυνσης Orbitrol

Τεχνική Λευκή Βίβλος

Danfoss OSPC-συμβατό. ON/OR/CN/LS. Εξοικονόμηση κόστους.

Σιτζαζουάνγκ Χάντζιου Τεχνολογία Co., Ltd. 2025

Περιεχόμενο

Σύνοψη 3

Εισαγωγή στην τεχνολογία διεύθυνσης Orbitrol 4

Αρχή λειτουργίας βαλβίδων Orbitrol 4

Διαρθρωτικά στοιχεία και λειτουργία 5

Επισκόπηση της σειράς HANJIU OSPC 6

Διάλογος προϊόντων: OSPC 40 έως OSPC 500 6

Βασικά πλεονεκτήματα σχεδιασμού έναντι του OSPB 7

Διαμορφώσεις υδραυλικών κυκλωμάτων 8

Πλήρεις τεχνικές προδιαγραφές 10

OSPC 40 έως OSPC 500 Πλήρη δεδομένα απόδοσης 10

Οδηγός επιλογής τύπου κυκλώματος 12

Η συμβατότητα της Danfoss με τις ΚΠΔ 13

Αντικατάστατη διάσταση 13

Βεβαίωση της απόδοσης 14

Συσκευές σφραγίδων και ανταλλακτικά 15

Εφαρμογές σε διάφορες βιομηχανίες 16

Γεωργικά Μηχανήματα 16

Κατασκευή και χειρισμός υλικών 17

Βιομηχανικά και ειδικά οχήματα 17

Ανθρωπισμένη διαχείριση και υποστήριξη μετά την πώληση 18

Μείωση του κόστους συντήρησης 18

Διαθεσιμότητα ανταλλακτικών και τεχνική εξυπηρέτηση 19

Ανταγωνιστικό πλεονέκτημα και αξία 20

Ηγετική θέση σε σχέση με τις τιμές 20

Ταχύτητα παράδοσης και παγκόσμια αλυσίδα εφοδιασμού 21

Ασφάλιση ποιότητας και πιστοποιητικά 22

Συμπεράσματα 23

Αναφορές 24

Σύνοψη

Η υδραυλική εφοδιαστική διεύθυνση είναι ένα από τα πιο κρίσιμα συστήματα ασφαλείας σε κινητά μηχανήματα.επίσης γνωστή ως πλήρως υδραυλική βαλβίδα διεύθυνσης ή υδροστατική μονάδα ελέγχου διεύθυνσης, μετατρέπει τη μηχανική περιστροφή του τιμονιού σε ακριβώς μετρούμενη υδραυλική ροή που κινεί τους κυλίνδρους του τιμονιού και αξιόπιστος κατευθυντικός έλεγχος για οχήματα που κυμαίνονται από συμπαγείς μηχανές κοινής ωφέλειας έως τους μεγαλύτερους γεωργικούς και κατασκευαστικούς εξοπλισμούςΗ HANJIU Technology έχει καθιερωθεί ως κορυφαίος παγκόσμιος κατασκευαστής μονάδων διεύθυνσης orbitrol,προσφέροντας τη σειρά OSPC με πλήρη λειτουργική και διαμετρική εναλλακτικότητα με τη σειρά προϊόντων Danfoss OSPC.

Αυτό το τεχνικό έγγραφο παρέχει ολοκληρωμένη τεχνική τεκμηρίωση για τις μονάδες διεύθυνσης orbitrol της σειράς HANJIU OSPC, καλύπτοντας όλες τις δώδεκα παραλλαγές εκτόξευσης από OSPC 40 έως OSPC 500,και των τεσσάρων διαμορφώσεων υδραυλικών κυκλωμάτων: ανοιχτή μη αντίδραση κέντρου (ON), ανοιχτή αντίδραση κέντρου (OR), κλειστή αντίδραση κέντρου (CN) και ανίχνευση φορτίου (LS).Η ανάλυση επιβεβαιώνει ότι οι μονάδες HANJIU OSPC επιτυγχάνουν ακρίβεια στο τιμόνι., ικανότητα πίεσης και διάρκεια ζωής ισοδύναμη με τις αντίστοιχες εταιρείες Danfoss OSPC, ενώ παράγουν σημαντικά οικονομικά πλεονεκτήματα μέσω ανταγωνιστικών τιμών, συντομότερων χρόνων παράδοσης,και ένα εξανθρωπισμένο μοντέλο υπηρεσιών μεταπώλησης σχεδιασμένο για να ελαχιστοποιεί τις δαπάνες συντήρησης καθ' όλη τη διάρκεια της ζωής.

The HANJIU OSPC series extends the steering displacement range from the ultra-compact 40 cm³/rev for small utility vehicles and garden equipment to the commanding 500 cm³/rev for the largest agricultural tractors and heavy construction machineryΗ σειρά OSPC παρέχει το περιθώριο μηχανικής που απαιτείται για τις πιο απαιτητικές εφαρμογές διεύθυνσης. Four distinct hydraulic circuit configurations ensure optimal matching to any hydraulic system architecture — from simple fixed-displacement gear pump circuits to sophisticated load-sensing systems — delivering energy-efficient, ευαίσθητη διεύθυνση σε όλο το φάσμα των κινητών εξοπλισμού.

Εισαγωγή στην τεχνολογία διεύθυνσης Orbitrol

Η μονάδα διεύθυνσης Orbitrol αντιπροσωπεύει ένα ορόσημο επίτευγμα στην υδραυλική μηχανική, ενσωματώνοντας τις λειτουργίες μιας αντλίας μέτρησης, βαλβίδα ελέγχου κατεύθυνσης,και ρυθμιστή ροής προτεραιότητας μέσα σε ένα ενιαίο συμπαγές περίβλημαΑυτή η κομψή ολοκλήρωση εξαλείφει τους πολύπλοκους εξωτερικούς υδραυλικούς σωλήνες, τις πολλαπλές συναρμολογήσεις βαλβίδων και τις προκλήσεις συγχρονισμού που είναι εγγενείς στα προηγούμενα υδραυλικά σχέδια διεύθυνσης.για την καθιέρωση του orbitrol ως της κυρίαρχης τεχνολογίας για τη βοηθητική διεύθυνση οχημάτων εκτός δρόμου σε όλο τον κόσμο.

Η ονομασία "ορμπιτρόλ" προέρχεται από την τροχιακή κίνηση ενός εσωτερικού εξοπλισμού Gerotor που χρησιμεύει ως στοιχείο μέτρησης ακρίβειας.ένας εσωτερικός μηχανισμός βαλβίδας ̇ που αποτελείται από ένα χειροποίητο με ακριβή μηχανήματα μανίκι και τροχιά ̇ κατευθύνει υδραυλικό υγρό υπό πίεση μέσω του Gerotor και προς τα εμπρός στο κατάλληλο λιμάνι κυλίνδρου διεύθυνσηςΗ ακριβώς ελεγχόμενη μετατόπιση του Gerotor ανά στροφή καθιερώνει μια άμεση, προβλέψιμη σχέση μεταξύ της περιστροφής του τιμονιού και της κίνησης του κυλίνδρου του τιμονιού.δημιουργώντας την διαισθητική αίσθηση της διεύθυνσης που απαιτούν οι χειριστές.

Η ονομασία OSPC προσδιορίζει έναν συγκεκριμένο παράγοντα σχήματος εντός της ευρύτερης οικογένειας προϊόντων orbitrol, που διακρίνεται από το συμπαγές κύλινδρο προφίλ του σώματος, την ενσωματωμένη διεπαφή τοποθέτησης στηλών,και εκτεταμένο εύρος εκτόξευσης που αρχίζει από το συμπαγές μέγεθος 40 cm3/rev. HANJIU Technology's OSPC series builds upon decades of manufacturing experience and continuous design refinement to deliver steering units that meet or exceed the performance benchmarks established by the industry's original equipment manufacturers.

Αρχή λειτουργίας των βαλβίδων Orbitrol

Η μονάδα διεύθυνσης τροχιάς HANJIU OSPC λειτουργεί με βάση την αρχή του κλειστού κέντρου υδροστατικού διεύθυνσης, ενσωματώνοντας τρία λειτουργικά στοιχεία σε ένα περίβλημα με ακριβή μηχανήματα:

•Αντλία μέτρησης γερωτήρα:The internal gear set — comprising an orbiting rotor with N external lobes and a fixed stator with N+1 internal teeth — precisely meters hydraulic oil volume in direct proportion to steering wheel rotationΟ εκτοπισμός αυτού του Gerotor (40 έως 500 cm3/rpm ανάλογα με το μοντέλο) καθορίζει τον όγκο του ελαίου που παραδίδεται ανά στροφή του τιμονιού.άμεση ρύθμιση της ευαισθησίας του τιμονιού και του αριθμού στροφών από κλειδαριά σε κλειδαριά.

•Επικεφαλίδα περιστροφής:Ένα φεγγίτη βαλβίδας γης ακριβείας και μια τροχιά, μηχανικά συνδεδεμένα με τον άξονα εισόδου του τιμονιού,απευθύνει το πετρέλαιο υπό πίεση στο κατάλληλο άνοιγμα κυλίνδρου ενώ επιστρέφει το καυσαεριο στην υδραυλική δεξαμενήΣτην ουδέτερη θέση (κατευθείαν), η βαλβίδα διατηρεί ελάχιστη πτώση πίεσης και κεντρικές διαδρομές ροής.Η γωνιακή μετατόπιση του τιμονιού ανοίγει προοδευτικά διαδρομές ροής προς την αντίστοιχη θύρα κυλίνδρου με ακρίβεια μέτρησης μετρούμενη σε κλάσματα βαθμού.

•Ρυθμιστής ροής προτεραιότητας:Μια ολοκληρωμένη βαλβίδα προτεραιότητας εξασφαλίζει ότι η ροή διεύθυνσης λαμβάνει προνομιακή τροφοδότηση από την υδραυλική αντλία,διατήρηση σταθερής απόκρισης του τιμονιού ανεξάρτητα από τις ταυτόχρονες απαιτήσεις από άλλες υδραυλικές λειτουργίες, όπως το ανύψωση φορτωτήΗ πλεονάζουσα ροή πέραν των απαιτήσεων για το τιμόνι κατευθύνεται αποτελεσματικά στο βοηθητικό υδραυλικό κύκλωμα.

Όταν ο χειριστής ξεκινά μια στροφή, η περιστροφή του τιμόνι προκαλεί την μετατόπιση του τροχού της βαλβίδας σε σχέση με το μανίκι της βαλβίδας,ανοίγοντας μια ακριβώς μετρημένη πορεία ροής από την είσοδο πίεσης μέσω του στοιχείου Gerotor στην πύλη του ενεργού κυλίνδρου διεύθυνσηςΟ Gerotor, ο οποίος τροφοδοτείται από την εσωτερική μηχανική ζεύξη, παράγει ένα μετρήσιμο όγκο ελαίου.Επιστροφή πετρελαίου από την αντίθετη πύλη κυλίνδρου ρέει πίσω μέσω του Gerotor και εξόδους στην υδραυλική δεξαμενήΑυτή η διαμόρφωση κλειστού κυκλώματος εγγυάται ότι η θέση του κυλίνδρου του τιμονιού είναι πάντοτε ευθέως ανάλογη με την εκτόπισή του τιμονιού, ανεξάρτητα από τις διακυμάνσεις της πίεσης του συστήματος, της ταχύτητας του κινητήραή εξωτερικό φορτίο στους τροχούς διεύθυνσης.

Διαρθρωτικά στοιχεία και λειτουργία

Η μονάδα διεύθυνσης της σειράς HANJIU OSPC αποτελείται από ομάδες συστατικών κατασκευασμένων με ακρίβεια, το καθένα από τα οποία έχει βελτιστοποιηθεί για αξιόπιστες επιδόσεις και παρατεταμένη διάρκεια ζωής σε απαιτητικά περιβάλλοντα κινητών μηχανημάτων:

•Κεφάλαια σωλήνα βαλβίδας:Υψηλής ποιότητας κράμα χυτού αλουμινίου (EN AC-AlSi10Mg ((Fe) ή ισοδύναμο) παρέχει ελαφριά δομική ακαμψία με εξαιρετικά χαρακτηριστικά επεξεργασίας.Κουζίνα γερωτήρα, και τα στοιχεία ελέγχου της ροής έχουν βελτιωθεί με ακρίβεια σε ανοχές εντός ± 5 μικρών, εξασφαλίζοντας την ορθή σφράγιση και την ελάχιστη εσωτερική διαρροή.

•Κεφαλή βαλβίδας και τροχιά:Συσκευές από σκληροποιημένο κράμα χάλυβα, που έχουν αλεσθεί με ακρίβεια και έχουν κολλήσει για να επιτευχθούν επιφανειακές επιφάνειες κάτω των 3 μm και ελεγχόμενες ακτινοβολίες 3-8 μm,παρέχει την ακριβή μέτρηση ροής που καθορίζει την ποιότητα της διεύθυνσηςΗ γεωμετρία μεταφοράς του μανίκου έχει βελτιστοποιηθεί μέσω υπολογιστικής ανάλυσης δυναμικής υγρών για την επίτευξη προοδευτικών χαρακτηριστικών ροής με ελάχιστες μεταβατικές πιέσεις.

•Συγκρότημα μέτρησης Gerotor:Το εσωτερικό σύνολο ταχυτήτων με βελτιστοποιημένο προφίλ involute δοντιών παρέχει ακριβή χωρητική μέτρηση με ελάχιστη τριβή.μια προαιρετική διαμόρφωση Geroler που χρησιμοποιεί ελαστικά κυλίνδρων βελόνων στη διεπαφή rotor-stator μειώνει περαιτέρω τις απώλειες τριβής και βελτιώνει τη μηχανική απόδοση.

•Συγκρότημα σχοινίου εισόδου:Η διεπαφή του τιμονιού είναι διαθέσιμη με τυποποιημένες διαμορφώσεις σπιλίνου (συνήθως διαμέτρου 3/4 ίντσες ή 1 ίντσες με τον τυποποιημένο αριθμό δοντιών της βιομηχανίας),Μεταφορά ροπής εισόδου του χειριστή στον μηχανισμό βαλβίδας μέσω υποστήριξης ρουλεμάν με ακρίβεια, η οποία μπορεί να καλύπτει την τελική πλωτή και την ακτινική δυσπροσαρμογή.

•Ασφαλιστικές βαλβίδες:Οι ενσωματωμένες βαλβίδες ανακούφισης διασταύρωσης προστατεύουν το κύκλωμα διεύθυνσης από αυξήσεις πίεσης που προκαλούνται από εξωτερικές δυνάμεις που εφαρμόζονται στους τροχούς διεύθυνσηςή ροπή αυτοπροσαρμογής, ενώ οι εσωτερικές βαλβίδες αναστολής αποτρέπουν τη δέσμευση της πίεσης του κυλίνδρου όταν απελευθερώνεται το τιμόνι.

•Σύστημα σφράγισης:Υψηλής ποιότητας NBR ή Viton O-ring και σφραγίδες άξονα διατηρούν την υδραυλική ακεραιότητα σε ολόκληρο το εύρος θερμοκρασίας λειτουργίας από -30 °C έως +100 °C,με προαιρετικές ενώσεις φραγμών χαμηλής θερμοκρασίας με ονομαστική θερμοκρασία έως -40°C για εφαρμογές σε κλίμα της Αρκτικής.

Επισκόπηση της σειράς HANJIU OSPC

Η σειρά HANJIU OSPC περιλαμβάνει δώδεκα παραλλαγές εκτόξευσης ̇ η πιο ολοκληρωμένη γκάμα στον κλάδο ̇ η καθεμία διαθέσιμη σε τέσσερις διαμορφώσεις υδραυλικών κυκλωμάτων.Αυτή η εκτεταμένη σειρά προϊόντων παρέχει στους σχεδιαστές συστημάτων διεύθυνσης άνευ προηγουμένου ευελιξία για τη βελτιστοποίηση της απόδοσης του διεύθυνσης για οποιαδήποτε εφαρμογή κινητών μηχανών.

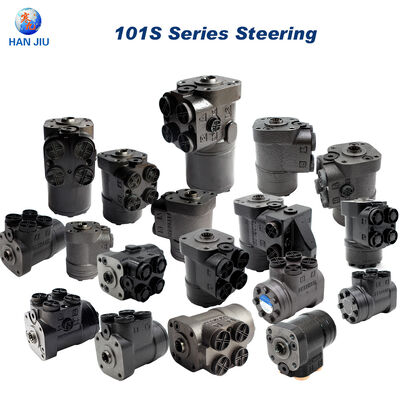

Περιοχή προϊόντων: OSPC 40 έως OSPC 500

Η σειρά προϊόντων HANJIU OSPC περιλαμβάνει δώδεκα μοντέλα εκτόξευσης, με κάθε αριθμό μοντέλου να υποδεικνύει τον ονομαστικό εκτόξευση Gerotor σε κυβικά εκατοστά ανά στροφή:

•Εφαρμογή:Διάταξη 40 cm3/rv ∆ Το εξαιρετικά συμπαγές σημείο εισόδου για μικρά τρακτέρ κήπου, συμπαγή οχήματα, εξοπλισμό γήπεδου γκολφ,και ειδικά μηχανήματα ελαφρού τύπου, όπου η ελάχιστη προσπάθεια διεύθυνσης και ο ακριβής έλεγχος σε περιορισμένους χώρους είναι πρωταρχικής σημασίας.

•ΟΠΔ 50:Διάταξη 50 cm3/rv ∆ιακριτή μονάδα διεύθυνσης για μικρά ελκυστήρες, μίνι φορτωτές και οχήματα δημοτικής συντήρησης που απαιτούν ελαφρύ, ευαίσθητο διεύθυνση με συμπαγές περίβλημα εγκατάστασης.

•ΟΠΣΠ 63:Εκτόξευση 63 cm3/rev Ιδανικό για συμπαγείς ελκυστήρες, μικρά ανελκυστήρες και οχήματα κοινής ωφέλειας όπου η ευαίσθητη διεύθυνση και η συμπαγή συσκευασία είναι προτεραιότητες σχεδιασμού.

•ΟΠΣΠ 80:Διάταξη 80 cm3/rev Η ευέλικτη επιλογή μεσαίας κλίμακας για μεσαία γεωργικά ελκυστήρα, συμπαγείς φορτωτές τροχών και τηλεχειριστήρες,παρέχοντας τη βέλτιστη ισορροπία της ευαισθησίας του τιμονιού και της άνετης προσπάθειας του χειριστή.

•Ειδική προδιαγραφή:Διάταξη 100 cm3/rpm Η πιο ευρέως καθορισμένη διάταξη για τα τυποποιημένα γεωργικά ελκυστήρα έως 120 ίππων, προσφέροντας την τυποποιημένη στην βιομηχανία ακρίβεια της διεύθυνσης με άνετα,προσπάθεια χειριστή χωρίς κόπωση.

•Ειδική προδιαγραφή:Διάταξη 125 cm3/επ Ω βελτιστοποιημένη για μεγαλύτερους γεωργικούς ελκυστήρες στην περιοχή 120-180 HP και μεσαίο κατασκευαστικό εξοπλισμό,μείωση των περιστροφών του τιμονιού από κλειδαριά σε κλειδαριά για βελτίωση της παραγωγικότητας.

•Ειδική προδιαγραφή:Διάταξη 160 cm3/rpm ∆ορυφόρος τροχιάς για μεγάλους ελκυστήρες, μεγάλους φορτωτές τροχών και βαρέους ανελκυστήρες, όπου είναι απαραίτητες υψηλές ροές τροχιάς και μειωμένη ροπή εισόδου του χειριστή.

•Ειδική προδιαγραφή:Διάταξη 200 cm3/rpm ∆ημοδότηση μεγάλης χωρητικότητας για μεγάλα γεωργικά μηχανήματα άνω των 180 ίππων, βαρέα κατασκευαστικά μηχανήματα και οχήματα μεταφοράς υλικών μεγάλης χωρητικότητας.

•Ειδική προδιαγραφή:Διάταξη 250 cm3/rpm ∆εύτερο βαρύ σύστημα διεύθυνσης για τους μεγαλύτερους ελκυστήρες, τα αρθρωτά φορτηγά απορριμμάτων και τα ειδικά βιομηχανικά οχήματα που απαιτούν μέγιστη ταχύτητα διεύθυνσης.

•Ειδικότερα:Μετατόπιση 315 cm3/rpm Η μέγιστη χωρητικότητα της τυπικής μονάδας για τον μεγαλύτερο κινητό εξοπλισμό που απαιτεί ελάχιστη πρόσβαση στο τιμόνι για τη μέγιστη αρθροποίηση του τιμόνι.

•Ειδική προδιαγραφή:Διάταξη 400 cm3/rpm ∆ Υψηλή χωρητικότητα για εξειδικευμένο βαρύ εξοπλισμό και προσαρμοσμένες εφαρμογές διεύθυνσης που απαιτούν ακραίες ροές διεύθυνσης.

•ΟΣΠΚ 500:Διάταξη 500 cm3/rpm Το εμβληματικό μοντέλο που παρέχει τη μέγιστη ροή διεύθυνσης για το μεγαλύτερο και βαρύτερο μηχανικό στη βιομηχανία,συμπεριλαμβανομένων των μεγάλων φορτηγών εξόρυξης και του πρωτογενούς εξοπλισμού μεταφοράς γης.

Βασικά πλεονεκτήματα σχεδιασμού έναντι του OSPB

Ενώ οι σειρές HANJIU OSPC και OSPB μοιράζονται κοινή εσωτερική τεχνολογία και διαδικασίες κατασκευής,η σειρά OSPC προσφέρει αρκετές βελτιώσεις σχεδιασμού που την καθιστούν την προτιμώμενη επιλογή για πολλές εφαρμογές OEM και aftermarket:

•Εκτεταμένη περιοχή μετατόπισης:The OSPC series includes the OSPC 40 — the smallest displacement orbitrol in the industry-standard range — enabling hydraulic steering for the smallest utility vehicles and compact equipment that would otherwise require manual or electro-hydraulic steering solutions.

•Προφίλ κορμιού:Η σχεδίαση σώματος OSPC διαθέτει ελαφρώς πιο συμπαγές κυλινδρικό προφίλ σε σύγκριση με ισοδύναμες μονάδες OSPB,παρέχοντας αυξημένη ευελιξία εγκατάστασης σε οχήματα με περιορισμένη συσκευασία στήλης διεύθυνσης.

•Βελτιωμένη γεωμετρία ροής:Η βελτίωση των εσωτερικών διαδρόμων ροής με υπολογιστική δυναμική υγρών μειώνει την πτώση πίεσης σε ουδέτερη θέση κατά περίπου 8-10% σε σύγκριση με τα σχέδια προηγούμενης γενιάς.βελτίωση της συνολικής απόδοσης του υδραυλικού συστήματος.

•Βελτιωμένη τεχνολογία σφραγίδας:Η προηγμένη γεωμετρία αυλακώσεων σφραγίδας και οι ιδιόκτητες συνθέσεις NBR/Viton παρατείνουν τη διάρκεια ζωής των σφραγίδων έως και κατά 35% σε επιταχυνόμενες δοκιμές ζωής,μείωση της συχνότητας συντήρησης και του συνολικού κόστους ιδιοκτησίας.

•Ενιαία διεπαφή μεταφοράς:Η σειρά OSPC διαθέτει τυποποιημένη διάταξη λιμένων σε όλες τις παραλλαγές μετατόπισης,απλούστευση του σχεδιασμού υδραυλικών συστημάτων και μείωση του αριθμού των παραλλαγών σωλήνων και εφοδιασμού που απαιτούνται για οικογένειες εξοπλισμού πολλαπλών μοντέλων.

Διαμορφώσεις υδραυλικών κυκλωμάτων

Κάθε HANJIU OSPC διαμόρφωση εκτόξευσης είναι διαθέσιμη σε τέσσερις διακριτές διαμορφώσεις υδραυλικών κυκλωμάτων, επιτρέποντας ακριβή αντιστοίχιση με την αρχιτεκτονική υδραυλικού συστήματος του οχήματος:

ΕΠΙΣΤΡΟΠΟΣ: Ανοιχτό κέντρο, μη αντίδραση.

Η διαμόρφωση ανοικτού κέντρου μη αντίδρασης διατηρεί ανοιχτή διαδρομή ροής μέσω της βαλβίδας στη ουδέτερη (κατευθείαν προς τα εμπρός) θέση, επιτρέποντας στην ροή της αντλίας να κυκλοφορεί με ελάχιστη πτώση πίεσης.Όταν το τιμόνι γυρίζει, η βαλβίδα κλείνει προοδευτικά την ανοικτή πορεία του κέντρου ενώ ταυτόχρονα ανοίγει την πορεία μέτρησης προς τους κυλίνδρους διεύθυνσης.Η ονομασία "μη αντίδραση" σημαίνει ότι οι εξωτερικές δυνάμεις στα τιμόνια ̇ από παρατυπίες του δρόμου, εμπόδια, ή ελαστική αυτοκατευθυνόμενη ροπή δεν μεταδίδεται πίσω στο τιμόνι.

Αυτή η διαμόρφωση παρέχει την πιο άνετη εμπειρία χειριστή με την εξάλειψη της ανάκαμψης του τιμόνι, καθιστώντας την την προτιμώμενη επιλογή για γεωργικά ελκυστήρα, φορτωτές τροχών, ανελκυστήρες,και παρόμοιο εξοπλισμό όπου οι χειριστές περνούν εκτεταμένες περιόδους στην καμπίναΤο κύκλωμα ON είναι πλήρως συμβατό με αντλίες με σταθερό μετατόπιση και αντιπροσωπεύει την πιο οικονομική αρχιτεκτονική συστήματος διεύθυνσης.

ΕΠΙΤΡΟΠΟΙΗΣΗ Κέντρο ανοιχτό, αντίδραση

Η διαμόρφωση Open Center Reaction παρέχει άμεση μηχανική ανατροφοδότηση από τους τιμόνιους τροχούς στο τιμόνι μέσω της εσωτερικής ζεύξης του Gerotor.Αυτή η ανατροφοδότηση επιτρέπει στον χειριστή να αισθάνεται τις συνθήκες του δρόμου, τα όρια προσκόλλησης ελαστικών και τα φορτία στο τιμόνι ̇ πληροφορίες που μπορούν να βελτιώσουν την ασφάλεια και τον έλεγχο κατά τη λειτουργία υψηλών ταχυτήτων.

Η διαμόρφωση OR είναι προτιμώμενη σε οδικά οχήματα, σε γεωργικούς ελκυστήρες μεταφοράς υψηλής ταχύτητας και σε ορισμένες βιομηχανικές εφαρμογές όπου ο χειριστής επωφελείται από την απάντηση του χειριστή από την οπτική επαφή.Παρόλα αυτά, το χαρακτηριστικό αντίδρασης μεταδίδει επίσης τροχαίο σοκ στα χέρια του χειριστή, το οποίο μπορεί να μειώσει την άνεση κατά την παρατεταμένη λειτουργία σε ακατάστατο έδαφος.

CN Κλειστό κέντρο

Η διαμόρφωση κλειστού κέντρου έχει σχεδιαστεί για χρήση με αντλίες έμβολο μεταβλητού κλίματος που είναι εξοπλισμένες με έλεγχο αντιστάθμισης πίεσης.τα μπλοκ βαλβίδων όλα ρέουν μέσα από τη μονάδα διεύθυνσης, διατηρώντας την αντλία σε χαμηλή πίεση αναμονής (συνήθως 15-25 bar).που ανταποκρίνεται αυξάνοντας την εκτόξευση για να παρέχει την απαιτούμενη ροή διεύθυνσης.

Το κύκλωμα CN εξαλείφει τη συνεχή ροή μέσω της μονάδας διεύθυνσης κατά την ευθεία κίνηση, μειώνοντας σημαντικά την κατανάλωση ενέργειας και τη θέρμανση υδραυλικού ελαίου σε σύγκριση με τα συστήματα ανοικτού κέντρου.Αυτή η διαμόρφωση προσδιορίζεται όλο και περισσότερο σε σύγχρονα εξοπλισμούς όπου η απόδοση καυσίμουΤο κύκλωμα CN απαιτεί μια συμβατή αντλία μεταβλητού κλίματος και δεν είναι κατάλληλο για εγκαταστάσεις αντλιών σταθερού κλίματος.

LS ∆ιασκόπηση φορτίου

Η διαμόρφωση αισθητήρα φορτίου αντιπροσωπεύει την πιο προηγμένη και ενεργειακά αποδοτική αρχιτεκτονική κυκλώματος διεύθυνσης.η βαλβίδα LS παράγει ένα σήμα αισθητήρα φορτίου ̇ μια ανατροφοδότηση πίεσης ανάλογη με την στιγμιαία ζήτηση διεύθυνσης ̇ που ελέγχει μια αντλία αισθητήρα φορτίουΑυτό το σήμα εξασφαλίζει ότι η αντλία παρέχει με ακρίβεια την ροή και την πίεση που απαιτούνται για την τρέχουσα ζήτηση διεύθυνσης, ελαχιστοποιώντας την σπατάλη ενέργειας στο θεωρητικό ελάχιστο.

Η διαμόρφωση LS παρέχει το πρόσθετο πλεονέκτημα της διατήρησης απόλυτα σταθερής ταχύτητας διεύθυνσης και αίσθησης ανεξάρτητα από τις μεταβολές των στροφών του κινητήρα,ταυτόχρονες υδραυλικές απαιτήσεις από άλλες λειτουργίες∆εδομένου ότι η αντίσταση του τιμονιού αυξάνεται ∆εσείς στροφές, μαλακό έδαφος,βαρύ φορτισμένο εξοπλισμό το σύστημα ανίχνευσης φορτίου αυξάνει αυτόματα την ισχύ της αντλίας για τη διατήρηση ομοιόμορφων επιδόσεων διεύθυνσηςΤο κύκλωμα LS είναι η προδιαγραφή επιλογής για εξοπλισμό υψηλής ποιότητας όπου η ποιότητα της διεύθυνσης και η ενεργειακή απόδοση είναι πρωταρχικοί στόχοι σχεδιασμού.

Πλήρεις τεχνικές προδιαγραφές

Τα ακόλουθα πλήρη δεδομένα απόδοσης έχουν συγκεντρωθεί από δοκιμές επικύρωσης παραγωγής που διεξήχθησαν σύμφωνα με το πρότυπο ISO 4925 και τα πρωτόκολλα δοκιμών orbitrol που ισχύουν στον κλάδο.Όλες οι τιμές αντιπροσωπεύουν στατιστικούς μέσους όρους από δοκιμές δειγμάτων παραγωγής με υδραυλικό λάδι με βάση ορυκτά (ISO VG 46) σε σταθεροποιημένη θερμοκρασία λειτουργίας 50 °C..

Από τις προδιαγραφές OSPC 40 έως τις προδιαγραφές OSPC 500

Ο πίνακας 1 παρουσιάζει την πλήρη γραμμή τεχνικών προδιαγραφών για τις δώδεκα παραλλαγές μονάδας διεύθυνσης orbitrol της σειράς HANJIU OSPC.οι ενδιάμεσες ικανότητες ισχύουν για το πολύ 10% κάθε λεπτού λειτουργίας.

Πίνακας 1: Τελικές τεχνικές προδιαγραφές της σειράς HANJIU OSPC

Οι βασικές παρατηρήσεις από τη μήτρα προδιαγραφών περιλαμβάνουν: (1) Η σειρά OSPC επεκτείνεται από τα εξαιρετικά συμπαγή 40 cm3/rev έως τα 500 cm3/rev, κορυφαία στην βιομηχανία,Παροχή της πιο ολοκληρωμένης διαθέσιμης κάλυψης εκτοπισμού2) Η μέγιστη πίεση λειτουργίας 210 bar και η μέγιστη πίεση διεύθυνσης 175 bar παρέχουν επαρκή ικανότητα για τις πιο απαιτητικές εφαρμογές διεύθυνσης.2 Nm (OSPC 40) έως 3.5 Nm (OSPC 500) διασφαλίζει άνετη προσπάθεια διεύθυνσης σε όλα τα μεγέθη οχημάτων·(4) Η εκτεταμένη σειρά βαλβίδων ανακούφισης (35-175 bar) ανταποκρίνεται στις διαφορετικές απαιτήσεις φορτίου διεύθυνσης σε όλη τη σειρά προϊόντων.

Οδηγός επιλογής τύπου κυκλώματος

Η επιλογή της κατάλληλης διαμόρφωσης υδραυλικού κυκλώματος εξαρτάται από τον τύπο αντλίας του οχήματος, τις απαιτήσεις απόδοσης του τιμονιού και τις προτεραιότητες ενεργειακής απόδοσης.Ο πίνακας 2 παρέχει μια δομημένη αναφορά επιλογής:

Πίνακας 2: Οδηγός επιλογής διαμόρφωσης κυκλώματος HANJIU OSPC

Η συμβατότητα της Danfoss με τις ΚΠΔ

Η σειρά HANJIU OSPC επιτυγχάνει πλήρη φυσική και λειτουργική εναλλαξιμότητα με τις μονάδες διεύθυνσης orbitrol της σειράς Danfoss OSPC.Αυτή η εναλλακτικότητα περιλαμβάνει όλες τις δώδεκα παραλλαγές μετατόπισης και όλες τις τέσσερις διαμορφώσεις κυκλωμάτων, παρέχοντας στους OEM και στην αγορά ανταλλακτικών μια πλήρως συμβατή εναλλακτική πηγή για την προμήθεια μονάδας διεύθυνσης.

Διαμετρική εναλλακτικότητα

Οι κρίσιμες διεπαφές τοποθέτησης και σύνδεσης συμμορφώνονται με τις προδιαγραφές της Danfoss OSPC, επιτρέποντας την άμεση αντικατάσταση χωρίς τροποποίηση των στήλων διεύθυνσης, των υδραυλικών σωλήνων ή της δομής του οχήματος:

•Διασύνδεση στερέωσης:Κανονική τετραβρόχια φλάντζη με διάμετρο 31,75 mm και βρόγχους τοποθέτησης M6 σε κύκλο βρόγχου 50,8 mm identical to Danfoss OSPC configuration across all displacement variants.

•Άξονας εισόδου:Επιλέξιμα άξονα στήλης διεύθυνσης με πρότυπα της βιομηχανίας, συμπεριλαμβανομένων των σπιλενών διαμέτρου 3/4 ιντσών και 1 ιντσών (διαφορετικός αριθμός δοντιών), των ξυλοπλέκων κλειδιών,και κορυφαίες διαμορφώσεις ταιριάζουν με τις προσφορές της Danfoss για άμεση συμβατότητα.

•Διαμόρφωση θύρας:Πρότυπη διάταξη θύρας P (πίεση), T (τεχνητή δεξαμενή), L/R (κύλινδρος) με νήματα M18×1.5 ή 3/8-16 UNF, τοποθετημένες πανομοιότυπα με τις μονάδες Danfoss OSPC για απρόσκοπτη υδραυλική σύνδεση.

•Συνολικός φάκελος:Η διάμετρος του σώματος, το ύψος της φλάντζας, η επέκταση του άξονα και το συνολικό μήκος ταιριάζουν στις προδιαγραφές OSPC της Danfoss εντός ± 0,3 mm, εξασφαλίζοντας μηδενική παρεμβολή στις εφαρμογές αντικατάστασης.

•Λεωφορείο σήματος LS:Οι μονάδες διαμόρφωσης αισθητήρα φορτίου περιλαμβάνουν την πύλη σήματος LS σε πανομοιότυπη θέση και προσανατολισμό με τις μονάδες Danfoss OSPC-LS,που επιτρέπουν την άμεση σύνδεση με χειριστήρια αντλίας αισθητήρα φόρτωσης χωρίς προσαρμοστή.

Πιστοποίηση απόδοσης

Οι ανεξάρτητες δοκιμές επιβεβαιώνουν την ισοδυναμία των επιδόσεων μεταξύ των μονάδων διεύθυνσης orbitrol της σειράς HANJIU και της Danfoss OSPC.

•Ακριβότητα μέτρησης:Ο όγκος μετατόπισης εντός ± 3% της ονομαστικής αξίας σε ολόκληρο το εύρος λειτουργικής πίεσης και θερμοκρασίας, που αντιστοιχεί στις ανοχές παραγωγής της Danfoss.

•Χαρακτηριστικά βαλβίδας:Η ουδέτερη πτώση πίεσης, η εξέλιξη της ροής και η γραμμικότητα μέτρησης αντιστοιχούν στις προδιαγραφές της Danfoss εντός της αβεβαιότητας της μέτρησης δοκιμής.

•Ακεραιότητα πίεσης:Όλα τα μοντέλα δοκιμάστηκαν δομικά σε μέγιστη εργασιακή πίεση 1,5x (315 bar) χωρίς βλάβη, πληρώντας τα περιθώρια ασφάλειας της Danfoss.

•Δυνατότητα διεύθυνσης:Τα χαρακτηριστικά της ροπής εισόδου (αποσχιστική ροπή, ροπή λειτουργίας και ροπή κλίσης) εμπίπτουν στις ζώνες προδιαγραφών της Danfoss, εξασφαλίζοντας ισοδύναμη αίσθηση διεύθυνσης.

•Δυνατότητα:Οι επιταχυνόμενες δοκιμές ζωής έως 2 εκατομμύρια κύκλους διεύθυνσης επιβεβαιώνουν την ακεραιότητα της σφραγίδας, τα ποσοστά φθοράς και τη διατήρηση της ακρίβειας μέτρησης ισοδύναμη με τα δημοσιευμένα δεδομένα της Danfoss.

Συσκευές σφραγίδωσης και ανταλλακτικά

Συμπληρωματικά κιτ σφραγίδας επισκευής για τις μονάδες διεύθυνσης της σειράς HANJIU OSPC διασταυρούμενη αναφορά απευθείας στους αριθμούς εξαρτημάτων της Danfoss.Η συσκευή σφράγισης (αντίστοιχη με τη Danfoss 151B0124 για την τυποποιημένη διαμόρφωση NBR) περιλαμβάνει όλους τους δακτυλίους O, σφραγίδες άξονα, σφραγίδες στερέωσης Gerotor, και σφραγίδες σωλήνα βαλβίδας που απαιτούνται για την πλήρη ανακαίνιση της μονάδας.

Τα μεμονωμένα εξαρτήματα της υπηρεσίας ∙ Γερότορ σετ, μανίκες βαλβίδας, τροχούς βαλβίδας, συσσωρευτές σχοινών εισόδου και φυσίγγια βαλβίδας ελέγχου ∙ αποθηκεύονται ως γνήσια εξαρτήματα HANJIU με πλήρη πιστοποίηση διαστάσεων..Η αρθρωτή κατασκευή OSPC επιτρέπει την επισκευή σε επίπεδο εξαρτημάτων, μειώνοντας τα τυπικά κόστη επισκευής κατά 60-70% σε σύγκριση με την πλήρη αντικατάσταση της μονάδας.

Εφαρμογές σε διάφορες βιομηχανίες

Οι μονάδες διεύθυνσης orbitrol της σειράς HANJIU OSPC χρησιμεύουν ως πυρήνας ελέγχου διεύθυνσης σε ένα ευρύ φάσμα κινητών μηχανημάτων στη γεωργία, την κατασκευή, τη βιομηχανία,και ειδικών αγορών οχημάτων παγκοσμίως.

Γεωργικά μηχανήματα

Ο γεωργικός εξοπλισμός αντιπροσωπεύει τη μεγαλύτερη αγορά για τις μονάδες διεύθυνσης orbitrol,με τη σειρά HANJIU OSPC που καθορίζεται σε ολόκληρο το φάσμα των γεωργικών μηχανημάτων, από συμπαγή εργαλεία έως τον μεγαλύτερο εξοπλισμό πρωτογενούς πεδίου:

•Συμπληρωματικοί και κηπουρικοί τρακτέρ:Οι μονάδες OSPC 40-63 παρέχουν καθοδήγηση με τα δάχτυλα για ελκυστήρες έως 50 HP, με διαμόρφωση ON χωρίς αντίδραση που εξασφαλίζει άνεση του χειριστή κατά τη διάρκεια εκτεταμένων επιχειρήσεων πεδίου.

•Τρακτέρ μεσαίας εμβέλειας:Οι μονάδες OSPC 80-125 είναι το βιομηχανικό πρότυπο για ελκυστήρες στην περιοχή 50-180 HP, παρέχοντας την βέλτιστη ισορροπία της ακρίβειας της διεύθυνσης και της άνετης προσπάθειας του χειριστή.

•Μεγάλοι ελκυστήρες και αρθρωτοί ελκυστήρεςΟι μονάδες OSPC 160-250 εξυπηρετούν τους μεγαλύτερους γεωργικούς ελκυστήρες (180-400+ HP), παρέχοντας γρήγορη απόκριση στο τιμόνι με ελάχιστη εισροή τροχών.

•Συλλέκτες και ψεκαστήρες αυτοκινήτου:Οι μονάδες OSPC 100-200 με προαιρετική διαμόρφωση LS παρέχουν την ακριβή, ευαίσθητη διεύθυνση που απαιτείται για την ακριβή συγκομιδή των καλλιεργειών και την εφαρμογή χημικών ουσιών.

•Ειδικό γεωργικό εξοπλισμό:Οι ελκυστήρες αμπελώνων, οι μηχανές οπωροκηπευτικών, οι συλλέκτες ζαχαροκάλαμου και οι συλλέκτες βαμβακιού χρησιμοποιούν μονάδες OSPC 63-160 προσαρμοσμένες στις ειδικές τους απαιτήσεις γεωμετρίας διεύθυνσης.

Κατασκευή και χειρισμός υλικών

Η σειρά HANJIU OSPC αποδεικνύει αποδεδειγμένη αξιοπιστία:

•Τροχαία φορτωτικά:Οι μονάδες OSPC 100-200 χειρίζονται βαριά φορτία διεύθυνσης φορτιστών εμπρός από 1 έως 10 τόνους χωρητικότητας, με προστασία διασταυρούμενης ανακούφισης κατά της πρόσκρουσης και των δυνάμεων σκάψης.

•Εφοδιαστές:Οι μονάδες OSPC 63-125 παρέχουν ακριβή διεύθυνση για φορτηγά ανελκυστήρες αποθήκευσης και ναυπηγείου (1,5-16 τόνους), όπου η ελιγμότητα σε περιορισμένους χώρους επηρεάζει άμεσα την παραγωγικότητα.

•Εφοδιαστές με εκτροφείο:Οι μονάδες OSPC 100-160 διαχειρίζονται τις απαιτήσεις διπλής λειτουργίας της διεύθυνσης ̇ ευαίσθητη οδική κίνηση και ακριβής ελιγμό στο χώρο εργασίας.

•Εφοδιαστήρες οδικής τροχιάς και συμπαγείς φορτιστές τροχιάς:Οι μονάδες OSPC 80-125 ελέγχουν κινητήρες τροχών ή τροχών με υδροστατική κίνηση με δυνατότητα γρήγορης αντιστροφής της κατεύθυνσης.

•Εργαζόμενοι τηλεχειρισμού:Οι μονάδες OSPC 100-160 παρέχουν σταθερή ευθεία παρακολούθηση και ευαίσθητη στροφή σε ποικίλο έδαφος σε πλήρες ύψος φορτίου.

•Τεχνικές συσκευές:Οι μονάδες OSPC 200-315 διαχειρίζονται υψηλά φορτία διεύθυνσης μεγάλων αρθρωτών μεταγωγών (25-60 τόνους) σε ακατέργαστους χώρους κατασκευής και εξόρυξης.

Βιομηχανικά και ειδικά οχήματα

Πέρα από τις παραδοσιακές γεωργικές και κατασκευαστικές αγορές, οι μονάδες διεύθυνσης HANJIU OSPC εξυπηρετούν διάφορες βιομηχανικές και ειδικές εφαρμογές:

•Υπόγεια οχήματα εξόρυξης:Οι φορτωτές χαμηλού προφίλ, οι μεταφορείς προσωπικού και τα οχήματα κοινής ωφέλειας στις μεταλλευτικές εργασίες χρησιμοποιούν μονάδες OSPC 100-200 για αξιόπιστη διεύθυνση σε περιορισμένα, σκόνη υπόγεια περιβάλλοντα.

•Εξοπλισμός υποστήριξης εδάφους αεροδρομίου:Οι ρυμουλκητές αεροσκαφών, φορτωτές αποσκευών, φορτηγά τροφοδοσίας και ελκυστήρες ώθησης χρησιμοποιούν μονάδες OSPC 80-160 για ακριβείς ελιγμούς χαμηλής ταχύτητας.

•Ναυτικός και λιμενικός εξοπλισμός:Τα θαλάσσια ανελκυστήρες, οι φορτωτές αποβάθρων, οι μεταφορείς διασταύρωσης και οι μεταφορείς ναυπηγείων καθορίζουν μονάδες OSPC ανθεκτικές στη διάβρωση για περιβάλλοντα αλατιού.

•Διατήρηση οδών και δημοτικά οχήματα:Οι σκουπίδες δρόμων, τα χιονόσκουπιά, τα οδικά μοντέλα, τα οχήματα συντήρησης κοινής ωφέλειας και τα φορτηγά συλλογής απορριμμάτων εφαρμόζουν μονάδες OSPC 100-200 για αξιόπιστο τιμόνι σε όλες τις καιρικές συνθήκες.

•Εξοπλισμός συντήρησης σιδηροδρόμων:Τα οχήματα συντήρησης σιδηροδρομικών γραμμών, οι σιδηροδρομικές μαστιγώτριες μηχανές, οι μηχανές απόσβεσης και τα οχήματα σιδηροδρομικών οδών χρησιμοποιούν μονάδες OSPC 125-250 για διτρόπιο διεύθυνση.

Ανθρωπισμένη διαχείριση και υποστήριξη μετά την πώληση

Η ανθρωπισμένη φιλοσοφία διαχείρισης της HANJIU Technology θέτει την επιχειρησιακή επιτυχία του πελάτη στο επίκεντρο κάθε επιχειρηματικής απόφασης. This commitment extends across the complete steering unit lifecycle — from application consultation through decades of reliable field operation — with the explicit objective of minimizing total cost of ownership and maximizing equipment uptime.

Μείωση του κόστους συντήρησης

Σε κινητά μηχανήματα, όπου η διακοπή λειτουργίας επηρεάζει άμεσα τα έσοδα και την εποχική παραγωγικότητα, η στρατηγική συντήρησης επηρεάζει σημαντικά το συνολικό κόστος ιδιοκτησίας.

•Προβλεπτικά προγράμματα συντήρησης:Προσαρμοσμένα προγράμματα συντήρησης με βάση τις ώρες λειτουργίας, τη σοβαρότητα του περιβάλλοντος και την ανάλυση της κατάστασης του υδραυλικού ελαίου.Η έγκαιρη αντικατάσταση της σφραγίδας αποτρέπει απροσδόκητες βλάβες, αποφεύγοντας παράλληλα την περιττή συντήρηση των εξαρτημάτων με εναπομείναντα χρόνια ζωής.

•Οικονομικά κιτ φώκιας:Συμπλήρωμα συστημάτων σφραγίδας επισκευής OSPC με τιμή 55-65% της ισοδύναμης τιμής συστημάτων Danfoss, μειώνοντας άμεσα το μεγαλύτερο κόστος επαναλαμβανόμενης συντήρησης για τους χειριστές μηχανημάτων εξοπλισμένων με orbitrol.

•Επισκευασσιμότητα των εξαρτημάτων:Το μοντελοποιημένο σχέδιο OSPC επιτρέπει την οικονομική επισκευή σε επίπεδο εξαρτημάτων, αντικαθιστώντας μεμονωμένα σύνολα Gerotor, τροχούς βαλβίδων ή σφραγίδες άξονα αντί για πλήρεις μονάδες, μειώνοντας το κόστος επισκευής κατά 60-70%.

•Οπτικοποίηση υδραυλικού συστήματος:Η HANJIU παρέχει δωρεάν τεχνικές οδηγίες σχετικά με την επιλογή υδραυλικών υγρών, τις προδιαγραφές διήθησης (κωδικοί καθαριότητας ISO 4406),και ερμηνεία ανάλυσης πετρελαίου για τη μεγιστοποίηση της ζωής της μονάδας διεύθυνσηςΗ σωστή διαχείριση υγρών μπορεί να αυξήσει τη διάρκεια ζωής των φώτιδων κατά 50%.

Διαθεσιμότητα ανταλλακτικών και τεχνική εξυπηρέτηση

Η HANJIU διατηρεί σημαντικό αποθεματικό ολοκληρωμένων μονάδων σειράς OSPC και όλων των εξαρτημάτων εξυπηρέτησης σε κέντρα διανομής στρατηγικά τοποθετημένα στην Ασία, την Ευρώπη, τη Μέση Ανατολή, την Αφρική, τη Βόρεια Αμερική,Η παγκόσμια αυτή απογραφή επιτρέπει την εκπλήρωση των παραγγελιών τυποποιημένων εξαρτημάτων εντός 24-48 ωρών στα περισσότερα μεγάλα βιομηχανικά κέντρα σε όλο τον κόσμο.

Οι υπηρεσίες τεχνικής υποστήριξης περιλαμβάνουν συμβουλευτικές υπηρεσίες μηχανικής εφαρμογών, βοήθεια στην αντιμετώπιση προβλημάτων, επεξεργασία αξιώσεων εγγύησης,και ανάλυση αποτυχιών μέσω περιφερειακών κέντρων υποστήριξης με υδραυλικούς ειδικούς- Τεχνική τεκμηρίωση - εγχειρίδια εγκατάστασης, υδραυλικά σχέδια, διαγράμματα ροής αντιμετώπισης προβλημάτων, μοντέλα 3D STEP,και βίντεο επισκευή μαθήματα είναι διαθέσιμα μέσω της HANJIU τεχνική πύλη στα αγγλικάΚινέζικα, ισπανικά, ρωσικά, πορτογαλικά και αραβικά.

Ανταγωνιστικό πλεονέκτημα και αξία

Στην παγκόσμια αγορά των τροχιακών μονάδων διεύθυνσηςΗ τεχνολογία HANJIU προσφέρει μια διαφοροποιημένη πρόταση αξίας που συνδυάζει επαληθευμένη τεχνολογική αριστεία με συναρπαστικά οικονομικά και υλικοτεχνικά πλεονεκτήματα.

Ηγετική θέση σε σχέση με την απόδοση των τιμών

Η ανάλυση της αγοράς αποδεικνύει ότι οι μονάδες διεύθυνσης της σειράς HANJIU OSPC αποφέρουν εξοικονόμηση κόστους απόκτησης κατά 45-60% σε σύγκριση με ισοδύναμες μονάδες Danfoss OSPC, ανάλογα με τις προδιαγραφές και την δέσμευση όγκου.Αυτό το πλεονέκτημα τιμολόγησης προκύπτει από:

•Βιότατη ολοκλήρωση παραγωγής:Η εσωτερική χύτευση αλουμινίου, η επεξεργασία CNC ακριβείας, η κατασκευή, η συναρμολόγηση και η δοκιμή Gerotor εξαλείφουν τα ενδιάμεσα περιθώρια προμηθευτών και εξασφαλίζουν πλήρη έλεγχο ποιότητας.

•Προηγμένη τεχνολογία παραγωγής:Η επένδυση σε κέντρα επεξεργασίας CNC, εξοπλισμό άλεσης ακριβείας, αυτοματοποιημένα συστήματα συναρμολόγησης και ηλεκτρονική υποδομή δοκιμών επιτυγχάνει παραγωγική αποτελεσματικότητα παγκόσμιας κλάσης.

•Βελτιωμένη αλυσίδα εφοδιασμού:Οι μακροπρόθεσμες συμφωνίες με τους πιστοποιημένους προμηθευτές πρώτων υλών και η σύγχρονη διαχείριση αποθεμάτων με βάση το ERP ελαχιστοποιούν το κόστος προμηθειών, εξασφαλίζοντας παράλληλα τη σταθερή ποιότητα των υλικών.

•Αποδοτική διανομή:Οι άμεσες σχέσεις εργοστασίου με εξουσιοδοτημένους περιφερειακούς διανομέους εξαλείφουν τα πολυεπίπεδα διανομή, διατηρώντας ανταγωνιστικές τιμές σε κάθε επίπεδο της αλυσίδας εφοδιασμού.

This economic structure enables HANJIU to offer OSPC steering units at prices significantly below Danfoss equivalents while maintaining equivalent engineering quality — a value proposition particularly compelling for OEMs integrating steering into production equipment, οι διαχειριστές ενοικιαζόμενων στόλων και οι διανομέες των προϊόντων μεταπώλησης στις αναπτυσσόμενες οικονομίες.

Ταχύτητα παράδοσης και παγκόσμια αλυσίδα εφοδιασμού

Η HANJIU διατηρεί ετήσια παραγωγική ικανότητα που υπερβαίνει τις 150.000 μονάδες τροχιάς τροχιάς,με προθεσμίες παράδοσης 7-12 εργάσιμων ημερών για τις διαμορφώσεις καταλόγου σε όλες τις δώδεκα παραλλαγές εκτόξευσης και τέσσερις τύπους κυκλωμάτωνΗ ταχεία παραγωγή καλύπτει επείγουσες ανάγκες με παράδοση μόλις 3-5 εργάσιμες ημέρες.

Οι παγκόσμιες εταιρικές σχέσεις υλικοτεχνίας με καθιερωμένους διεθνείς μεταφορείς παρέχουν αξιόπιστη παράδοση από πόρτα σε πόρτα σε όλο τον κόσμο.Οι συσκευασίες εξαγωγής χρησιμοποιούν πιστοποιημένες ξύλινες θήκες ISPM-15 με προστασία από υγρασία που σφραγίζεται με κενόΗ πλήρης εξαγωγική τεκμηρίωση ∙ τα εμπορικά τιμολόγια, οι καταλόγοι συσκευασίας, τα πιστοποιητικά καταγωγής, οι δηλώσεις συμμόρφωσης CE και τα πιστοποιητικά δοκιμών ∙ καταρτίζονται εσωτερικά για να αποφεύγονται καθυστερήσεις στο τελωνείο.

Για τους πελάτες OEM μεγάλου όγκου, η HANJIU προσφέρει προγράμματα αποθεμάτων που διαχειρίζονται οι προμηθευτές (VMI) και αποθεμάτων αποστολών με αποθέματα που βρίσκονται στις εγκαταστάσεις των πελατών ή δίπλα σε αυτές,την αποτελεσματική εξάλειψη των προθεσμιών παράδοσης για επαναλαμβανόμενες παραγγελίες.

Ασφάλιση ποιότητας και πιστοποιητικά

Η HANJIU Technology λειτουργεί ένα ολοκληρωμένο σύστημα διαχείρισης ποιότητας πιστοποιημένο σύμφωνα με το ISO 9001:2015, με σήμανση CE για όλες τις μονάδες της σειράς OSPC που παραδίδονται στον Ευρωπαϊκό Οικονομικό Χώρο και πιστοποίηση ECE R79 για τα συστήματα διεύθυνσης σε οδικά οχήματα.Το πρόγραμμα ποιότητας περιλαμβάνει επιθεώρηση εισερχόμενων υλικών, διαστασιακή επαλήθευση κατά τη διαδικασία, 100% λειτουργική δοκιμή στο τέλος της γραμμής και στατιστική δειγματοληψία για επικύρωση εκτεταμένης αντοχής.

Κάθε μονάδα διεύθυνσης HANJIU OSPC υποβάλλεται σε υποχρεωτική δοκιμή παραγωγής 100%: (1) πτώση πίεσης ουδέτερης θέσης σε ονομαστική ροή (2) ακρίβεια μέτρησης σε πολλαπλά σημεία ροής και πίεσης,(3) Μέτρηση ροπής εισόδου· (4) Πίεση ρωγμάτωσης της βαλβίδας ανακούφισης διατομής· (5) Εξωτερική διαρροή υπό μέγιστη πίεση· (6) Ελέγχος της λειτουργίας της βαλβίδας· (7) Ακρίβεια του σήματος ανίχνευσης φορτίου (μονάδες LS).Τα δεδομένα δοκιμής καταγράφονται ηλεκτρονικά με αύξοντα αριθμό για πλήρη ιχνηλασιμότητα., με πιστοποιητικά διαθέσιμα κατόπιν αιτήσεως.

Οι πιστοποιήσεις υλικών επαληθεύουν τη συμμόρφωση για περιβλήματα αλουμινίου (EN AC-AlSi10Mg ((Fe)), χάλυβα βαλβίδων (λυμένο χάλυβα εργαλείων), υλικό Gerotor (λυμένο χάλυβα με ακριβή σκληρότητα),και ενώσεις φώτισης (πρότυπο NBR 70 Shore AΗ μεταλλουργική ανάλυση τρίτου μέρους σε εργαστηριακά κέντρα πιστοποίησης ISO 17025 διεξάγεται κάθε τρίμηνο για την επικύρωση του εσωτερικού ελέγχου ποιότητας.

Συμπεράσματα

Οι μονάδες διεύθυνσης orbitrol της σειράς HANJIU OSPC αντιπροσωπεύουν μια τεχνικά ώριμη,εμπορικά αξιόπιστη λύση για υδραυλική βοηθητική διεύθυνση σε ολόκληρο το φάσμα των κινητών μηχανημάτων, από μικρά οχήματα έως τους μεγαλύτερους γεωργικούς και κατασκευαστικούς εξοπλισμούςΠλήρης εναλλαξιμότητα με τα μοντέλα OSPC της Danfoss, επικυρωμένα μέσω ολοκληρωμένης ανάλυσης διαστάσεων, ανεξάρτητης δοκιμής απόδοσης και εκτεταμένης τεκμηριωμένης υπηρεσίας πεδίου,παρέχει την απαιτούμενη εμπιστοσύνη για τις προδιαγραφές OEM και την αντικατάσταση στην αγορά επιπλέον.

Με δώδεκα παραλλαγές εκτόξευσης από 40 έως 500 cm3/rpm ̇ το πιο ολοκληρωμένο εύρος ̇ της βιομηχανίας και τέσσερις διαμορφώσεις υδραυλικών κυκλωμάτων (ON, OR, CN, LS),Η σειρά HANJIU OSPC παρέχει στους σχεδιαστές συστημάτων διεύθυνσης άνευ προηγουμένου ευελιξία για τη βελτιστοποίηση των επιδόσεων διεύθυνσης για κάθε εφαρμογήΗ ολοκλήρωση της ακριβούς μέτρησης Gerotor, προηγμένου σχεδιασμού βαλβίδων και αυστηρής ποιότητας κατασκευής παρέχει την ακρίβεια του τιμονιού, την αξιοπιστία,και τη διάρκεια ζωής που απαιτεί το σύγχρονο κινητό εξοπλισμό.

Σε συνδυασμό με τιμές εξαγοράς 45-60% χαμηλότερες από τις καθιερωμένες εναλλακτικές λύσεις OEM, οι χρόνοι παράδοσης μετρούνται σε ημέρες και όχι σε μήνες,και μια εξανθρωπισμένη φιλοσοφία υπηρεσίας μεταπώλησης επικεντρωμένη στην ελαχιστοποίηση των δαπανών ιδιοκτησίας ζωήςΚαθώς οι αγορές κινητών μηχανημάτων σε όλο τον κόσμο εξελίσσονται προς μεγαλύτερη οικονομική απόδοση χωρίς να διακυβεύεται η ασφάλεια ή η απόδοση,Η HANJIU Technology είναι ο προτιμώμενος στρατηγικός εταίρος για την προμήθεια μονάδας διεύθυνσης orbitrol ̇ με συνεχή επένδυση στην ικανότητα παραγωγής, βελτίωση του συστήματος ποιότητας και παγκόσμια διανομή, εξασφαλίζοντας την ενίσχυση του ανταγωνιστικού πλεονεκτήματος στα επόμενα έτη.

Αναφορές

•Η Danfoss Power Solutions:Τεχνικές πληροφορίες: Μονάδες διεύθυνσης τροχιάς OSPC (Εκδοση 520L0620).

•ISO 4925:2020:Οδικά οχήματα ∆εικτικοποίηση υγρών πέδησης μη πετρελαϊκής βάσης για υδραυλικά συστήματα.

•ΕΟΚ R79:Ενιαίες διατάξεις σχετικά με την έγκριση οχημάτων όσον αφορά τον εξοπλισμό διεύθυνσης.

•ISO 9001:2015:Συστήματα διαχείρισης της ποιότητας (Αναφορά πιστοποίησης HANJIU).

•ISO 4406:2017:Δύναμη υδραυλικού υγρού ∆ηλημικά ∆ηλημικά ∆ύναμη κωδικοποίησης του επιπέδου μόλυνσης από στερεά σωματίδια.

•Τεχνικός κατάλογος HANJIU:Συνολικά, η σειρά OSPC Orbitrol Steering Units περιλαμβάνει πλήρεις προδιαγραφές προϊόντων, σχέδια διαστάσεων, κωδικούς παραγγελίας και σχήματα υδραυλικών κυκλωμάτων.

•Εφαρμοστική Μηχανική HANJIU Βελτίο AE-2024-09:Μεθοδολογία μεγέθους μονάδας διεύθυνσης OSPC orbitrol για εφαρμογές γεωργικών, κατασκευαστικών και βιομηχανικών οχημάτων.
